一、 产品概述与应用价值
在先进陶瓷、功能陶瓷及特种绝缘材料领域，精确表征其电气绝缘性能是评估材料质量、保障终端产品（如高压绝缘子、半导体陶瓷基板、压电陶瓷元件等）可靠性与安全性的关键。陶瓷材料的体积电阻率与表面电阻率是两项核心的电气性能指标，分别反映了材料抵抗体内和表面电流的能力。这些参数直接关系到材料在高压、高频、高温等极端环境下的绝缘强度、电荷耗散速率以及长期工作稳定性。

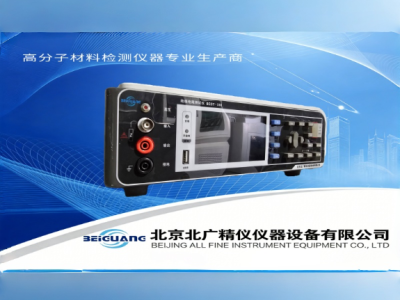

为满足陶瓷材料研发、生产及质量控制的专业化测试需求，我司隆重推出BEST-380系列陶瓷材料体积电阻率表面电阻率测试仪。本仪器并非通用绝缘电阻表的简单应用，而是基于高性能微处理器控制技术，深度整合《GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法》及《ASTM D257》等国内外权威标准中对平板电极法的要求，进行的专业化、高精度设计与优化。
仪器集精密直流高压源、高灵敏度微电流检测（低至100pA级别）、智能计算与专业电极系统于一体，实现了从一键参数设置、自动扫描测试、实时数据处理到直接读取体积电阻率（ρv） 和表面电阻率（ρs） 最终结果的全程自动化。该设备彻底改变了传统测试中需手动记录电阻值、再依据复杂公式换算的繁琐流程，极大提升了测试效率，并从根本上杜绝了人为计算错误，确保数据的准确性、一致性与可追溯性。其卓越性能使之成为陶瓷材料科研院所、生产企业及第三方检测机构进行材料特性分析、配方研发、入厂检验及工艺监控的理想工具。
二、 核心优势与产品亮点
专业级高精度与宽量程测试超宽电阻测量范围：仪器可测试 500Ω 至 9.9 × 10¹⁵Ω（9.9PΩ）的绝缘电阻，结合电压与电极参数，可换算覆盖极广的体积与表面电阻率范围，完美适配从低电阻率的导电陶瓷到超高绝缘性能的氧化铝、氮化铝等各类陶瓷材料。优异的测量精度：绝缘电阻测量基本精度最高可达1%（在特定量程和电压下）。回读电压精度高达0.5%（>10V时），确保施加在被测样品上的电压恒定且精确，这是获得准确电阻率数据的基础。高分辨率微电流检测：配备七档电流量程，最低可检测至2nA量级（对应最高电阻量程），结合高精度模数转换，能灵敏捕捉陶瓷材料微弱的漏电流信号。
智能全自动化测试与高效操作一键自动扫描：具备自动量程（Auto Range） 与自动换挡功能。用户设置好测试电压和样品几何参数（厚度、面积等）后，开机一键启动，仪器即可自动寻找最佳量程并快速完成测试，直接显示电阻率结果，操作极其简便。“记忆功能”与参数预存：支持多达10组完整的测试设置（包括电压、量程、速度、上下限、样品参数等）存储与一键调用。针对不同配方或规格的陶瓷材料，可预设专用测试方案，实现快速切换，无需重复输入。高速测试能力：在快速模式下，最小测试周期仅需200ms，测试速度最高可达5次/秒，特别适用于生产线上的快速抽检或大量样品的筛选测试。
严谨的标准符合性与专业电极系统严格遵循国际国内标准：仪器设计及测试方法严格符合 GB/T 1410-2006、ASTM D257-99 等核心标准对绝缘电阻及电阻率测试的要求。同时支持GB/T 22042-20
0
8、GB/T 22043-2008等防静电材料相关标准，体现了其测试原理的通用性与权威性。专用三电极系统（选配） ：可配套专业电极箱（如0305型），采用保护电极（Guard Electrode）、测量电极、高压电极 的三电极结构。这种设计能有效消除边缘效应和表面泄漏电流的干扰，确保电场分布均匀，测量结果真实反映材料的体积电阻率和表面电阻率，是获得符合标准数据的必备条件。强大的扩展功能与生产适配性集成比较器（分选）功能：内置高/低限比较器，提供多达10档（BIN1-BIN9及BIN OUT） 分选设置。用户可为电阻或电阻率值设定合格范围，仪器自动判断并输出分选结果（PASS/FAIL），并可通过不同讯响（蜂鸣器）提示。丰富的自动化接口：HANDLER (EXT I/O) 接口：提供“合格(GD)”、“不合格(NG)”继电器信号及外部触发(TRG)、停止(STOP)信号，可轻松接入全自动流水线或机械臂分选系统，实现无人化、全自动测试与分拣。全接口远程控制：标配RS232C、USB、以太网(LAN) 接口。支持通过SCPI（可程控仪器标准命令集）指令进行远程控制和数据采集，便于集成到实验室信息管理系统(LIMS)或构建自动化测试工作站。U盘数据存储：前面板USB Host接口支持直接插入U盘，可将测试数据（.CSV格式）和屏幕截图（.BMP格式）直接保存，方便数据导出、备份和报告生成。
人性化设计与小身材高性能直观的人机交互：采用4.3英寸高分辨率TFT彩色触摸屏，中文图形化菜单，结合软键与物理按键，布局清晰，操作逻辑简单直观。紧凑坚固的机身：仪器设计小巧（约300mm x 315mm x 87mm），重量轻（约4.1kg），但内部集成了高性能电源与测量模块，实现了小身材与大功能的完美结合。全面的安全保护：具备电压输出短路保护、过载保护、量程超限提示、按键锁等功能，并严格遵循IEC 61010安全标准，保障操作人员与设备安全。
三、 详细技术规格与参数
1. 基本性能参数
测量参数：绝缘电阻 (R)、泄漏电流 (I)、表面电阻率 (ρs)、体积电阻率 (ρv)。
电阻测量范围：500Ω ~ 9.9 × 10¹⁵Ω (9.9 PΩ)。
电流测量范围：2mA ~ 100pA（共7个量程，详见下表）。
测试电压：1V ~ 1000V，连续可调，1V步进。用户可根据陶瓷材料的特性和测试标准灵活设定精确电压。
回读电压精度：优于 0.5%（输出电压 > 10V时）；优于 1%（输出电压 ≤ 10V时）。
基本测量精度（绝缘电阻）：满足典型条件下1% ~ 20%的精度要求（精度随电阻值和测试电压变化，具体参考精度表）。以常用量程为例，在100V测试电压下，可保证从5MΩ到5TΩ等多个量程段的高精度测量。
测试速度：
显示位数：最大显示 99999 数（5位），可切换4或5位显示。
量程方式：自动量程 / 手动量程（7档可切换）。
清零功能：支持开路清零，以消除测试线及杂散阻抗影响。
2. 电极系统参数（配套电极箱）
电极结构：标准三电极系统（保护电极、测量电极、高压电极）。
典型电极尺寸（示例）：
计算公式内置于仪器：
3. 比较器（分选）功能
档位数量：10档（9个合格档 + 1个超差档）。
设定方式：支持绝对值上下限或百分比容差（基于标称值） 两种模式。
输出信号：通过HANDLER接口提供“GD”（合格）和“NG”（不合格）的继电器开关节拍信号。
4. 物理与环境规格
操作温度与湿度：0℃ ~ 40℃；相对湿度 ≤ 80% RH（无凝结）。
存储温度与湿度：-10℃ ~ 60℃；相对湿度 ≤ 80% RH（无凝结）。
电源要求：AC 198V ~ 240V；频率 47Hz ~ 63Hz。
功耗：最大 50W。
外形尺寸：约 300 mm (宽) × 315 mm (深) × 87 mm (高)。
重量：约 4.1 kg。
5. 通讯接口
RS232C：标准串行通讯端口，用于远程控制与数据采集。
以太网 (LAN) ：支持TCP/IP协议，可实现网络化控制与数据管理。
USB：
HANDLER (EXT I/O) ：9针D-Sub接口，用于连接自动分选系统。
四、 在陶瓷材料领域的典型应用
本测试仪凭借其高精度、宽范围、智能化的特点，在陶瓷材料领域具有广泛而深入的应用：
先进结构陶瓷与绝缘陶瓷：精确测量氧化铝(Al₂O₃)、氮化铝(AIN)、氧化锆(ZrO₂)、碳化硅(SiC) 等材料的体积电阻率，评估其作为高压绝缘件、电路基板、高温炉衬里的绝缘可靠性。
半导体陶瓷与压电陶瓷：测试PTC热敏电阻、压电陶瓷（如PZT） 等材料的电阻特性，研究其电学性能与微观结构、掺杂工艺的关系，为元件性能优化提供数据支撑。
功能陶瓷薄膜与涂层：评估用于微电子器件保护或特殊功能的陶瓷薄膜的表面电阻率与体积电阻率，分析其绝缘质量与均匀性。
新能源与电力电子陶瓷：用于燃料电池电解质、热电陶瓷、高压电容器介质等材料的绝缘性能研究与质量控制。
材料研发与配方优化：在研发新型陶瓷复合材料（如陶瓷-聚合物复合）时，实时监测不同填料比例、烧结工艺对材料最终电阻率的影响曲线。
生产过程质量控制：在生产线上对陶瓷基板、陶瓷元件进行快速、批量的电阻率分选测试，确保出厂产品性能的一致性，符合客户规格要求。
失效分析与可靠性评估：通过测量陶瓷部件在经过高温、高湿、高压老化试验前后的电阻率变化，评估其长期服役的稳定性与寿命。
五、 标准配置清单
BEST-380系列陶瓷材料电阻率测试仪主机 1台
主机电源线 1条
高屏蔽测试线缆 1套
RS232通讯线缆 1条
使用说明书（纸质/电子版） 1份
出厂校准/测试报告 1份
应用领域：
电阻率测试仪主要用于测量绝缘材料的电阻和电阻率，其应用领域广泛，涵盖多个行业和场景。以下是其主要应用领域：
1. 绝缘材料测试
固体绝缘材料：如塑料、橡胶、层压材料、薄膜、树脂、云母等，用于测定其体积和表面电阻、电阻率。
粉体和液体：适用于粉体和液体绝缘材料的电阻率测定。
2. 工业流程水质监测
制药、电子、化工：对工业流程水质进行在线监测，确保水质符合生产要求。
火电、化工化肥、冶金、环保、制药、生化、食品和自来水：用于溶液电阻率值的连续监测。
3. 科研与材料研究
材料科学研究：评估不同材料的电导性能，帮助选择适宜材料用于特定应用。
电子工程与器件制造：检测电子元器件的电导性能，确保其质量和可靠性。
电化学领域：用于燃料电池、电解池、电化学传感器等电化学系统中的电导率测量。
4. 电力与石油行业
绝缘油及抗燃油测试：测试绝缘油及抗燃油的体积电阻率。
5. 其他应用
半导体制造：对材料的电阻率进行精确测量，以确保器件性能。
电气设备安全检查：用于接地工程竣工验收和电气安全检查。
