一、 概述
随着光伏技术的飞速发展，高效、稳定的光伏组件制造对基础材料性能的要求日益严苛。光伏材料，尤其是封装材料（如EVA、POE）、背板材料及新型钙钛矿等功能层材料，其介电性能（包括相对介电常数ε和介质损耗角正切D或tanδ）是影响组件可靠性、耐久性及能量转换效率的关键参数。介电常数直接影响材料内部的电场分布和电荷输运，而介质损耗则与材料在电场作用下的发热、老化速率密切相关。因此，精确、高效地测试光伏材料的介电性能，对于材料研发、质量控制和工艺优化具有至关重要的意义。
为满足光伏产业对材料介电性能测试的专项需求，我们隆重推出光伏材料介电常数测试仪。本系统并非通用仪器的简单应用，而是基于业内领先的GDAT系列高频阻抗分析技术平台，深度融合光伏材料的测试标准和实际应用场景，进行专业化、定制化升级而成。系统由上、下位机智能协同，实现了从测试参数设置、数据采集、计算分析到结果输出的全程自动化，无需人工干预和繁琐计算，可直接读取介电常数(ε)与介质损耗角(D)的最终结果，极大提升了测试效率和数据的准确性、一致性。
本测试仪严格遵循光伏材料相关检测规范及国际通用标准，其核心测量频率覆盖20Hz至5MHz（可选），结合高分辨率的电容与损耗测量能力，能够精准捕捉材料在不同频率下的介电特性变化，为研究材料在不同工作环境（如湿度、温度、光照老化）下的性能演变提供强大工具。其卓越的性能使之成为光伏材料科研机构、生产企业及质量检测中心进行材料特性分析、入厂检验、工艺监控及可靠性评估的理想选择。
二、 核心优势与产品亮点
全自动智能测试，结果直读颠覆传统：彻底告别手动记录电容、损耗值，再套用公式人工计算ε和D的繁琐流程。一体化集成：系统将精密阻抗分析仪、专用测试夹具（平板电容器）及智能算法集成一体，测试完毕后，介电常数(ε)和介质损耗角正切(D)直接显示于屏幕或输出至报告，杜绝人为计算错误，效率提升数倍。
专业光伏材料适配设计宽范围测量：介电常数测量范围1～10^5，介质损耗测量范围0.00005 ～ 0.1，完美覆盖从低介电封装胶膜到高介电功能陶瓷等各类光伏材料。专用测试装置：配备的平板电容器测试装置，可灵活适配不同形态样品（薄膜、片状、特定厚度），确保测试的标准化与重复性。
卓越的测量性能与精度高频阻抗分析仪核心：源自GDAT-S系列精密阻抗分析仪，基本精度高达0.1%。超高分辨率：电容值Cp分辨率达0.00001 pF，D值采用6位数显示，确保了ε和D值测量的极高灵敏度和微小变化识别能力，重复性极佳。宽频测试能力：工作频率20Hz～2MHz/5MHz(选配)，10mHz步进，可全面分析材料介电性能的频率依赖性。
丰富的扩展功能与高效分析列表扫描测试：支持最多10个测试频率点的自动扫描，可一键获取材料在不同频率下的介电频谱，高效研究材料弛豫行为。内置比较器与分选：提供10档分选和计数功能，可直接用于生产线的快速质控分选。数据管理便捷：支持内部存储和外部U盘直接保存测量数据与屏幕截图（BMP格式），便于数据追溯和报告生成。多种通讯接口：标配RS232C、USB、LAN接口，可选GPIB、HANDLER接口，轻松集成至自动化测试系统或实验室信息管理系统（LIMS）。
严谨的标准化与可追溯性系统设计及测试方法符合GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》、ASTM D150以及IEC 60250等国际国内权威标准，确保测试结果的公信力与可比性。
三、 技术规格详述
1. 主机系统（基于GDAT-S系列阻抗分析仪）
测试参数： 电容(C)、电感(L)、电阻(R)、阻抗(Z)、导纳(Y)、电抗(X)、电纳(B)、电导(G)、损耗因子(D)、品质因数(Q)、相位角(θ)、直流电阻(DCR)。
测试频率： 20 Hz ～ 2MHz (GDAT-S基础)，最高可扩展至5MHz（选配）。数字合成，频率精度±0.02%。
测试信号电平：
输出阻抗模式： 10Ω/CC (恒流)、30Ω、50Ω、100Ω，四种可选，便于匹配不同测试标准。
基本准确度： 0.1% (依据具体量程、频率、电平条件，详见仪器基本精度表)。
显示范围：
测量速度：
校准功能： 提供点频及扫频模式的开路、短路校正，以及负载校准，有效消除测试夹具和电缆的杂散阻抗影响。
等效电路： 串联、并联两种模型可选。
显示方式： 直读、绝对偏差(ΔABS)、百分比偏差(Δ%)。
触发方式： 内部连续、手动、外部(HANDLER接口)、总线(RS232/GPIB)。
内部直流偏置源：
显示器： 4.3英寸TFT彩色液晶屏，320×240点阵，支持中英文操作界面。
数据存储： 内部可保存20组仪器设定文件(*.STA)。
接口：
其他功能：
2. 介电常数测试装置（平板电容器）
电极类型： 精密三电极系统（保护电极、测量电极、高压电极），有效消除边缘效应，确保电场均匀。
样品尺寸： 适配直径φ10mm ～ φ56mm的圆形样品（可根据需求定制）。
样品厚度： 通常测试厚度 < 10mm，特殊设计可扩展。
测试模式： 支持接触电极法（固体块状/片状材料）、薄膜电极法（柔性薄膜材料）和非接触法（表面不平整材料），适应光伏各种材料形态。
微距调节： 配备高精度微分头，分辨率可达10μm，用于精确设定电极间距，测量样品厚度变化。
最高耐受电压： ±42 Vp (交流峰值+直流偏置)。
最高使用频率： 5MHz (与主机选配频率匹配)。
电缆长度效应补偿： 仪器软件内置电缆长度补偿系数（0m，1m等），降低长电缆引入的误差。
3. 介电常数(ε)与损耗角(D)测量性能
测量原理： 通过测量样品放入平板电容器前后的电容值(Cp)和损耗因子(D)的变化，由仪器内部处理器根据平板电容器公式自动计算得出。
ε测量范围： 1 ～ 100,000，覆盖极广。
D(tanδ)测量范围： 0.00005 ～ 0.1。
典型测量精度(以10kHz参考)：
电容测量基本误差： ±0.05%。
四、 测试标准与典型应用
遵循标准：
GB/T 1409-2006：测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法。
ASTM D150：固体电绝缘材料的交流损耗特性和介电常数的标准测试方法。
IEC 60250：测定电气绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数、介质损耗因数的推荐方法。
在光伏领域的典型应用：
封装材料（EVA， POE）评估：测量不同厂家、不同配方、不同交联度下封装胶膜的ε和D值，评估其绝缘性能、水汽阻隔能力及长期老化后的介电稳定性。研究材料在不同温度（-40°C ~ 85°C）和湿度条件下的介电谱，预测其在户外复杂环境下的可靠性。
背板材料性能测试：检测PET、PVDF等背板基材及复合背板的介电强度与介质损耗，关联其耐候性、绝缘安全性及PID（电势诱导衰减）风险。
新型功能材料研发（如钙钛矿）：利用宽频介电谱（20Hz-5MHz）研究钙钛矿薄膜的离子迁移、缺陷态密度、载流子弛豫动力学过程。通过介电常数变化分析材料相变、晶化质量。
玻璃及镀膜材料：测量光伏玻璃及减反射镀膜层的介电性能，优化光学与电学综合性能。
质量控制和入厂检验：快速分选检测来料批次间介电性能的一致性，建立材料质量数据库。配合HANDLER接口，实现在线或线边快速自动化测试分选。
五、 工作流程与操作简介
本系统的核心优势在于其智能化与简便性。典型测试流程如下：
系统连接：将介电常数测试装置（平板电容器）通过专用电缆连接到GDAT-S主机“测试端”。
开机预热：启动仪器，预热约15分钟以达到最佳稳定状态。
参数设置：
系统校准：
样品测试：
结果读取：
数据保存与导出：
六、 配置清单

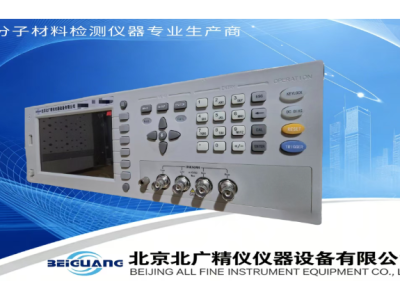

主机：光伏材料介电常数测试仪主机（基于GDAT-S） 一台
测试装置：精密介电常数测试平板电容器（含保护电极、微分头） 一套
校准件：开路/短路校准片 一套
标准样品：介电常数已知的标准样品（可选，用于负载校准） 一组
连接线缆：主机与测试装置专用高频低损耗连接线 一条
<span style="font-size: 1
应用领域：
介电常数及介质损耗测试仪是测量绝缘材料电性能的关键设备，其应用领域非常广泛，主要包括以下几个方面：
1. 材料科学研究
功能：通过测量材料的介电常数和介质损耗，帮助深入了解材料的微观结构和电性能之间的关系，为新材料的研发提供重要的实验依据。
应用：广泛应用于电瓷、装置瓷、电容器、复合材料等多种材料的研究，帮助科学家深入探讨介质极化、介质损耗与材料性能之间的关系。
2. 电子工程
功能：用于测量各种电子元器件的介电常数和介质损耗，以确保产品的性能和质量。
应用：包括金属氧化物、板材、瓷器、陶器、云母、玻璃和塑料等材料的测试。
3. 通信工程
功能：介电常数和介质损耗是评估信号传输性能的重要参数，测试仪可以帮助评估材料的传输性能，确保通信设备的效率和稳定性。
应用：用于评估通信设备中使用的绝缘材料的性能。
4. 电力、化工、电子制造等领域
功能：对固体及液体绝缘材料的介质损耗和相对介电常数的质量检测，确保材料在特定环境下的性能和安全性。
应用<span style="
