1. 产品概述
五十点电极法电压击穿试验仪是当代固体与液体绝缘材料电性能检测领域的先进设备，基于现代计算机控制与人机交互技术，专为绝缘材料的工频电压击穿、耐压以及梯度试验而精密设计。相较于传统的双电极法，其采用的分布式多电极系统能够一次完成大样本量的多点测量，极大提升测试效率与数据的空间分布代表性。本仪器严格遵循相关国际及国家标准，适用于对绝缘漆、树脂、浸渍纤维制品、层压制品、塑料、薄膜、陶瓷、液体绝缘介质等多种材料在工频电压下的电气强度性能进行系统性评价，并通过强大的数据采集与处理系统，确保测试结果的精确性、可追溯性与可分析性。本产品设计以高精度、高安全性、高自动化及优良的用户体验为核心，旨在为科研机构、质检单位、高等院校及工业企业的研发与质量控制部门提供强有力的支持。其核心优势在于采用西门子先进处理器单元与双向干扰抑制技术，保证了试验过程的高稳定性与抗干扰能力，并首创性的配备了无线远程控制功能，保障了操作人员绝对安全，同时，设备兼具固体与液体试样测试能力，拓展了应用领域。
2. 核心产品参数详解
五十点电极法电压击穿试验仪的核心技术参数均根据行业严苛标准设计，以满足不同标准、不同材料、不同试验目的的需求。其主要参数体系构建如下：

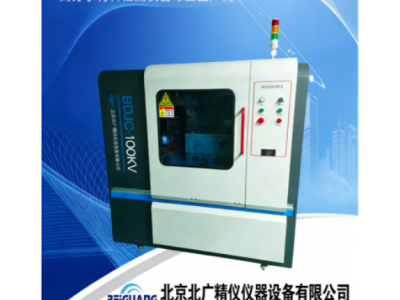

电气性能参数输出电压范围： 本系列提供多个型号，核心型号包括：型号 BDJC-50KV：最大输出电压 50 kV型号 BDJC-100KV：最大输出电压 100 kV更高电压等级可根据用户需求进行定制。升压速率： 高精度连续可调，范围 0.1 kV/s 至 5.0 kV/s。操作人员可根据不同材料标准的要求（如ASTM D149推荐的500 V/s或100 V/s）在软件中自由设定，实现匀速升压、步进梯度升压等模式。试验精度： 电压、电流测量系统综合误差 ≤ 1%，确保测试数据的高度准确可靠。工作电压与频率： 220 V ± 10%，50 Hz ± 1 Hz 的单相交流电源，适应常规实验室电网条件。变压器参数：BDJC-50KV：变压器容量 3 kVA，升压器容量 2 kVA，变压器变比 1:500。BDJC-100KV：变压器容量 10 kVA，升压器容量 3 kVA，变压器变比 1:1000。漏电流监测范围： 0 - 150 mA，精确可调，作为击穿判据之一。耐压试验时间： 可由软件设定，最长支持 > 10 小时的持续耐压测试。
系统与结构参数试验方式与判据：支持工频交流试验与直流耐压试验。试验模式包括：匀速升压试验、梯度升压试验、耐压试验。击穿判断采用双重智能判据，可根据电压突变或电流阈值（默认通常为5 mA，可设定）自动判定，有效避免误判。电极与测试条件：电极系统： 标准配备五十点分布式测试电极架，一次可同时或顺序测试多达50个点位，电极规格符合国标、IEC等标准要求，另提供25mm、75mm等多种规格球形/圆柱形标准电极（符合IEC 60243）供选配。测试环境： 支持在空气或绝缘油介质中进行测试。标配可方便拆装的油浴装置，并可定制高温试验环境及高温油浴系统，以满足特种材料测试需求。控制与通讯：核心控制单元采用西门子PLC与高性能CPU单元，确保控制指令快速精确。数据采集源自变压器的0-100V输出端，保证信号线性度与抗干扰能力。通讯接口：RS-2
3
2、RS-4
8
5、标准网络接口（网口） 齐全，便于连接上位机及组建测控网络。提供有线及无线蓝牙控制模块，实现无线远程控制，确保操作人员安全。放电与保护系统：击穿后自动放电：试验结束或试样击穿后，系统自动启动快速放电回路，消除残余高压。短路、过流保护：内置精密保护电路，遇异常大电流时瞬间响应。安全门联锁保护：试验舱门未关闭时，高压无法启动。零位保护、超压保护、故障报警等多重软硬件协同保护机制。
3. 主要功能特点与技术创新
高效率的多点测试平台：独一无二的五十点电极法设计，革新了传统单点逐次测试模式，能够一次性获取材料大面积的电气强度分布数据，特别适用于材料均匀性评价、涂覆质量检测及批量产品筛选，测试效率提升数十倍。
高精度智能化控制系统：以西门子核心处理器为基础，配合定制化的C++高级控制程序，实现了对升压过程毫秒级精确控制与数据实时采集。软件界面基于Windows平台，直观友好，支持曲线动态显示、数据实时分析。
全方位多重安全防护体系：
强大的数据管理功能：试验软件不仅具备数据自动记录功能，还支持：
卓越的扩展性与可靠性：
4. 符合的国家与国际标准
五十点电极法电压击穿试验仪的设计、制造与检验，严格遵循并满足以下标准体系，确保测试方法的科学性与结果的权威性：
设备制造与检验标准：GB/T 1408.1-2016 《绝缘材料 电气强度试验方法 第1部分：工频下试验》GB/T 1408.2-2016 《绝缘材料 电气强度试验方法 第2部分：对应用直流电压试验的附加要求》JJG 795-2016 《耐电压测试仪检定规程》
适用试验方法标准：GB/T 1695-2005 《硫化橡胶 工频击穿电压强度和耐电压的测定方法》GB/T 3333-1999 《电缆纸工频击穿电压试验方法》GB/T 12913-2008 《电容器纸》ASTM D149-20 《固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的标准试验方法》IEC 60243-1 《绝缘材料电气强度试验方法 第1部分：工频下试验》
5. 设备标准配置清单
每套五十点电极法电压击穿试验仪均包含完整的系统组件，确保用户开箱即可投入高质量测试：
试验主机：1台
高压发生器系统：1套
五十点分布式测试电极架及电极组件：1套
控制与数据采集系统：
放电与保护系统：1套
辅助装置：
安全与配件：
6. 使用操作规范与注意事项
为确保测试结果的准确性、设备的长期稳定运行及最重要的人员安全，用户需严格遵守以下操作规范：
安全预防措施 (安全第一)人员要求：操作者必须经过专门的高压设备安全与操作培训，熟悉设备面板、紧急停机和总电源位置及操作流程。环境要求：测试区域地面应铺设绝缘垫，并设置醒目永久的“高压危险”警示标识，严禁非操作人员进入试验区域。设备接地：仪器必须接入符合标准要求的独立保护地线，接地电阻严格控制在≤ 4 Ω，并定期检查。个人防护：操作时务必穿戴好绝缘手套、护目镜等个人防护装备，防止击穿瞬间可能产生的电弧或飞溅物伤害。联锁确认：每次试验前，必须确认安全防护门处于良好闭合状态，联锁功能正常。
测试前准备与校准参数设置：根据测试标准或材料规范，在软件中正确设置升压速率、起始电压、击穿判据（电流阈值或电压模式）以及耐压时间等关键参数。样品制备：被测样品应厚度均匀（建议1-3mm范围），表面清洁、干燥、平整，无裂纹、气泡或明显杂质。对于软质材料，电极需施加适当的恒定接触压力以确保良好电接触。电极处理：测试前使用无水乙醇等溶剂仔细清洁电极表面，保持光洁无氧化层或污渍。环境控制：建议在标准环境（温度23±2℃，相对湿度50±5% RH）下进行测试，并记录实际环境条件。设备校准与验证：定期（建议每半年或每年）依据JJG 795规程对设备电压和电流测量系统进行校准。可使用已知性能的标准样品对设备整体精度进行周期性验证。
测试过程操作推荐全程使用无线远程控制方式进行操作。启动试验后，密切观察软件界面显示的实时电压-电流曲线。系统采用智能双判据，会准确判定击穿点并自动记录击穿电压值、样品厚度（需预先录入）、试验时间等数据。为获得可靠数据，同一样品或批次建议在不同位置进行多次测量（例如通过多点电极进行自动测试），统计有效结果，排除明显异常值。
测试后与设备维护试验结束后，等待设备自动放电完成（软件及面板有提示），确认电压已归零后，方可打开试验舱门处理样品。定期清洁试验舱、电极和绝缘油箱（如果使用），保持设备内外整洁。若长期不使用，建议定期（如每月）给设备短暂通电，以保持内部电子元件状态。严格遵守设备说明书进行日常与定期维护。若遇故障，应立即切断电源，联系专业技术人员处理。
应用领域：
电压击穿试验机是检测绝缘材料电气性能的核心设备，主要应用在这些领域：
一、电力行业
绝缘性能测试：用于变压器、电缆、开关等设备的绝缘检测，确保高压环境下的安全运行。
设计依据：通过测量击穿电压评估绝缘材料性能，为设备选型提供数据支持。
二、电子行业
元器件测试：检测电容器、电阻器等电子元件的绝缘性能，保障实际应用中的安全性。
生产质量控制：确保电子元器件符合绝缘标准。
三、通信行业
光纤通信测试：对光纤、光缆等通信设备进行绝缘性能检测，确保高电压环境下的稳定性。
四、汽车行业
电线电缆测试：评估汽车电线电缆的击穿电压和耐压时间，确保符合安全标准。
五、航空航天行业
耐压性能测试：检测电气设备的绝缘性能，满足高耐压要求。
六、科研机构
材料研究：用于大学和科研机构的材料科学、电气工程研究，深入分析材料电气性能。
教学实践：培养学生的实践能力和创新意识。
七、电气产品检测
安全性能检测：广泛应用于电线电缆、绝缘材料、电子元器件等产品的安全检测。
