在材料科学、电子工程、航空航天及高端绝缘材料研发领域，精确测量绝缘材料的介电常数（ε，相对介电常数） 和介质损耗角正切值（D或tanδ） ，是评估其储能能力、绝缘性能、频率稳定性及纯度的核心手段。GDAT系列介电常数测试系统，特别是GDAT-S型号，作为一款集高频阻抗分析 与专用测试装置 于一体的高端综合测试平台，彻底革新了传统手动计算、频点单
一、操作繁琐的测试模式。
GDAT-S介电常数试验仪 的核心设计理念是高精度、高效率、高智能。它并非单一仪器，而是一个由高频阻抗分析仪主机构成上位机、平板电容器测试装置 以及标准介质样品 组成的完整系统。其革命性价值在于实现了“上下位同时检测，无需人工干预，直接读取介电常数(ε)和介质损耗(D)最终结果”，将复杂的电介质物理测试转化为一键式、可溯源的标准化流程。
1.1 核心测量参数与物理意义
介电常数 (εr)：表征电介质在电场中极化并储存电荷能力的物理量，其值越高，材料作为电容器介质的储能密度越大。它是绝缘材料、基板材料选型的关键依据。
介质损耗角正切 (tanδ or D)：表征电介质在交变电场中因极化滞后和电导等因素引起的能量损耗比例。D值越低，材料在高频下的绝缘性能越好，发热越小，对高频电路（如5G、雷达）的性能至关重要。
测量意义：这两个参数直接影响电子元器件的工作频率上限、信号传输损耗、系统能效以及长期可靠性。精确测量ε和D，是进行材料配方研究、工艺优化、产品失效分析及对标国际标准的基础。
1.2 核心标准符合性与工作范围
该系统严格遵循并满足全球主流的绝缘材料电性能测试标准，确保测试数据的权威性与国际互认性：
国家标准：GB/T 1409-2006 《测量电气绝缘材料在工频、音频、高频（包括米波长在内）下电容率和介质损耗因数的推荐方法》。
国际标准：美国ASTM D150 《固体电绝缘材料的交流损耗特性和介电常数（电容率）的标准测试方法》；国际电工委员会IEC 60250 《测定电气绝缘材料在工频、音频、射频（包括米波长）下相对介电常数和介质损耗因数的推荐方法》。
工作频率：20Hz ~ 2MHz（标准配置），并可选配扩展至5MHz。这一宽频范围覆盖了从工频、音频到中高频的广阔应用场景，能满足绝大多数绝缘材料从低频到射频段性能变化的完整谱图测试需求。
第二章：系统核心组件与技术架构深度解析

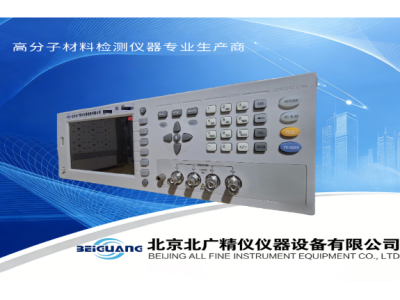

2.1 核心组件一：GDAT-S高频阻抗分析仪主机
该主机是整个系统的“大脑”与测量核心，其性能直接决定了最终数据的精度与可靠性。
高性能指标总览：测试频率：20Hz ~ 2MHz（标准），分辨率高达10mHz。选配可至5MHz，满足更高频率材料的评估需求。基本精度：0.05%（最高可达0.1%），在10kHz基准频率下，ε测量精度达±2%，D值精度达±（5%±0.0001），确保数据的高可信度。测试速度：最高速度可达13ms/次（快速模式下，f>30kHz时更可达到200次/秒），满足研发扫描与产线批量快检的需求。显示与分辨率：电容值(Cp)分辨率达0.00001pF，D值采用6位数显。配合4.3寸TFT彩色液晶屏与中英文操作界面，读数直观，操作简便。
强大的扩展测试参数：除核心的C（电容）和D（损耗）外，该分析仪可直接测量L（电感）、R（电阻）、Z（阻抗）、Y（导纳）、X（电抗）、B（电纳）、G（电导）、Q（品质因数）、θ（相位角）、DCR（直流电阻）等十余种阻抗相关参数，使其成为一台功能全面的阻抗分析平台。
先进的系统功能（产品优势详述）：自动化与智能化：自动电平调整（ALC）：自动优化测试信号电平（电压/电流），确保在不同频率和阻抗下测量的最佳信噪比和精度。列表扫描功能：支持多达10个频率点的预设列表扫描，自动完成全频段特性曲线绘制。内部直流偏置源：内置-5V ~ +5V（电压模式）或-100mA ~ +100mA（电流模式）的直流偏置，可直接评估材料在直流偏压下的介电性能变化，模拟实际工作条件。校准功能：提供开/短路点频与扫频清零，以及负载校准，有效消除测试夹具和线缆的寄生参数影响。数据管理与输出：内部存储：可保存20组完整的仪器设定状态。外部存储：测量数据可直接保存至U盘（支持FAT16/FAT32格式），实现海量数据离线管理。丰富接口：标配RS232C、USB（支持USBTMC和USBCDC协议）、LAN（支持LXI C类标准）、HANDLER接口，并可选配GPIB（IEEE-488）接口，轻松接入自动化测试线、实验室网络或与上位机软件协同工作。质量控制工具：内建比较器：提供10档分选（BIN）及合格/不合格计数功能，非常适用于生产线的快速质量筛查与分选。
2.2 核心组件二：精密介电常数测试装置（平板电容器系统）
这是将主机测量能力准确施加于被测样品的“手”和“眼睛”。该装置本质上是一个精密的可调节平板电容器。
核心结构与原理：三电极系统：通常采用保护电极结构，包含测量电极、保护电极和高压（接地）电极。这种设计能有效消除边缘杂散电容和表面泄漏电流的影响，是获得高精度介电数据的理论基础。样品适应性设计：针对不同物理形态的绝缘材料，提供三种测试模式：接触电极法：适用于大多数固体板材、块材。薄膜电极法：专为超薄柔性薄膜材料设计。非接触法（空气隙法）：适用于表面不平整、不易直接接触或需要无损测试的样品。高精度机械结构：配备微分头调节电极间距，分辨率达10μm（0.01mm），可精确控制样品厚度和电极平行度，这对保证电容测量的准确性至关重要。
关键性能参数：样品尺寸：兼容直径φ10mm ~ φ56mm，厚度< 10mm的标准圆片试样。最高耐压：±42Vp（交流+直流叠加），确保测试安全及模拟一定强度的电场条件。电缆长度补偿：支持1米标准电缆长度设置，软件可进行补偿，减少长线传输引入的误差。最高使用频率：装置本身支持最高5MHz（选配），与主机高频能力匹配。
第三章：核心性能参数汇总与解读
为便于选型与技术评估，现将系统关键性能指标结构化呈现：
| 参数类别 | GDAT-S 系统规格 |
|---|---|
| 系统组成 | 高频阻抗分析仪主机 + 平板电容测试装置 + 标准介质样品 |
| 符合标准 | GB/T 1409-2006, ASTM D150, IEC 60250 |
| 频率范围 | 20Hz ~ 2MHz (标准)，可选配至5MHz |
| ε测量范围 | 1 ~ 10^5 (100,000) |
| D测量范围 | 0.00005 ~ 0.1 (即 5e-5 到 1e-1) |
| ε测量精度 | ±2% (典型值@10kHz) |
| D测量精度 | ±5% ±0.0001 (典型值@10kHz) |
| 电容测量范围 | 0.00001pF ~ 9.99999F |
| D值显示位数 | 6位 |
| 主机基本精度 | 0.05% |
| 最高测试速度 | 13ms/次 (快速模式)，200次/秒(f>30kHz) |
| 输出阻抗<span style="font-size: |
应用领域：
GDAT-S介电常数试验仪主要应用于需要精确评估绝缘材料电性能的科研与工业领域。根据其技术规格，其应用领域可概括为以下几类：
1. 基础研发与材料科学
在材料科学与工程领域，本仪器是研究、开发和评估各类新型绝缘材料和介电材料性能的关键设备。
材料性能测试：能对绝缘材料进行介电常数(ε) 和介质损耗角(D, 即tanδ) 的精确测试，这是理解材料储能能力和能量损耗本征特性的核心。
频率特性分析：仪器可在20Hz至2MHz（标准，可选配至5MHz） 的宽频率范围内工作，能够测量材料介电性能随频率变化的完整谱图（ε-f和D-f曲线），这对于研发高频应用材料（如5G通信、雷达）至关重要。
2. 电子元器件与半导体行业
在电子工业中，介电性能直接影响元器件的性能、可靠性和工作频率上限。
基板材料评估：用于测试印刷电路板（PCB）板材，特别是高频高速应用的特种基材（如Rogers、Teflon等）的介电常数和损耗，评估其信号传输损耗。
半导体封装材料：评估封装用塑料、陶瓷、液态封装剂等绝缘介质的电性能，确保器件内部绝缘可靠性。
电容器介质材料：直接测量构成电容器核心的电介质薄膜（如BOPP、PET）或陶瓷的ε和D值，是电容器设计与制造的关键质量控制步骤。
3. 电力与能源行业
在高压输变电、新能源设备中，绝缘材料的长期可靠性和低损耗是保障系统安全高效运行的核心。
高压绝缘材料：用于测试高压电缆的绝缘层（如XLPE交联聚乙烯）、变压器中的绝缘油和绝缘纸的性能，评估其在高电场下的介电强度和损耗。
新能源器件：评估应用于太阳能逆变器、风力发电变流器等设备中的功率模块基板及封装材料的介电特性。
4. 航空航天与军工领域
这类领域对材料在极端环境和特定频段下的性能有极高要求。
透波与隐身材料：用于评估雷达罩、天线罩所用复合材料的介电性能，确保电磁波的高效透射或特定波段的吸收/反射特性
1
。
机载/弹载电子设备：测试机舱内部及电子设备所用绝缘部件在高低温、振动等复杂环境下的介电性能稳定性。
5. 高分子与复合材料工业
仪器是高分子材料改性研究和质量控制的重要工具。
工程塑料与特种橡胶：评估改性后的工程塑料（如PEEK、PI）、特种橡胶在高频下的电性能变化，指导配方优化。
功能性复合材料：研究添加不同填料（如玻璃纤维、碳纤维、陶瓷粉末）对复合材料介电性能的影响，开发具有特定ε和D值的功能性材料。
6. 科研院所与质量检测机构
高校与研究所：作为《电介质物理》、《材料科学》等课程的教学实验设备，以及前沿材料研究的必备测试平台。
第三方检测实验室：依据GB/T 14
0
9、ASTM D1
5
0、IEC 60250等国内外标准，为社会提供公正、权威的绝缘材料介电性能检测与认证服务。
企业质检部门：用于对采购的绝缘原材料、生产的绝缘部件进行批次质量检验和来料质量控制，确保产品符合设计规格和客户要求。
7. 特殊应用与前沿研究
凭借其高精度（ε精度±2%，D精度±5%±0.0001）和宽量程（ε: 1~10^5， D: 0.00005~0.1），该仪器还适用于一些前沿和特殊领域：
生物电介质：研究生物组织、生物相容性材料的介电特性。
纳米电介质材料：评估纳米复合材料、纳米薄膜的界面极化效应及其对整体介电性能的影响
2
。
材料失效与老化分析：通过对比新旧材料或在不同老化条件（热、湿、辐照）处理后的介电谱，诊断材料老化、受潮、降解等失效机理。
总结：GDAT-S介电常数试验仪凭借其高精度、宽频带和自动化测试能力，已成为从基础材料研发到高端工业制造、从质量控制到前沿科学研究等众多领域中，评估和保证绝缘与介电材料电性能不可或缺的核心工具。
