一、产品简介

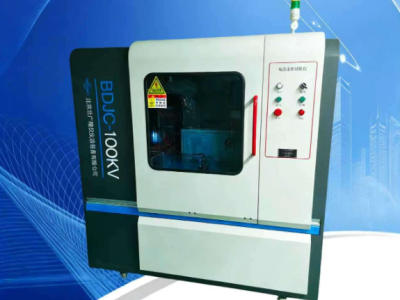

材料击穿强度测量设备是一款采用计算机控制的高精度设备，通过人机对话方式完成对绝缘介质材料的工频电压击穿和耐压试验。它适用于多种固体绝缘材料，如绝缘漆、树脂、浸渍纤维制品、层压制品、云母制品、塑料、薄膜复合制品、陶瓷和玻璃等。仪器能快速、准确地采集、处理、存取、显示和打印实验过程中的各种数据。
二、核心参数
输出电压：100KV
变压器容量：10KVA
升压器容量：3KVA
工作电压：220V±10%单相交流电压，50Hz±1Hz频率
控制方式：西门子PLC
试验方式：交流/直流试验，支持匀速升压、梯度升压、耐压试验
试验介质：空气/绝缘油，标配方便拆装的油浴装置
升压装置：采用无触点原件匀速升压，淘汰前款机械调压
升压速度：0.1kV-5.0kV/s，可自定义设定
耐压时间：软件设定＞10小时
试验精度：≤1%
漏电流选择：0-150mA
控制方式：支持232/485接口，无线/有线可选
击穿判断方式：电压/电流
放电方式：自动放电
变压器变比：0.736111111
采集方式：变压器0-100V输出
耐压环境：固体、液体，支持定制高温油环境
三、功能亮点
软件平台：WINDOWS窗口操作平台，界面直观，便于操作。
曲线显示：实验过程中动态显示试验曲线。
数据导出：试验结果可导入EXCEL表格。
实验报告：支持自定义报告名称和打印。
试验方式：灵活选择直流或交流试验。
试验方法：支持击穿电压、耐压试验、梯度试验。
参数设置：根据不同试验方式和方法灵活设置参数。
试样设置：支持不同标准的试样参数设置。
人员管理：设置用户名及密码，不同操作员独立操作。
标准选择：内置多种标准，支持自定义选择。
连续操作：连续试验时可直接在软件中结束并进行二次试验。
四、制造与检验标准
GB1408.1-2006《绝缘材料电气强度试验方法》。
GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》。
JJG 795-2004《耐电压测试仪检定规程》。
五、适用试验方法标准
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》。
GB/T3333《电缆纸工频击穿电压试验方法》。
GB12913-2008《电容器纸》。
ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》。
六、产品优势
西门子CPU单元处理器：采集精度高，稳定性强。
无线控制：摆脱距离限制，人机分离使用更方便，保护人员安全。
双向电压电流干扰抑制技术：防止击穿时刻电流干扰导致的失控危险和烧坏通讯端口。
新软件：带自检功能和预警提示功能，增加电流电压双向判断，支持无线安全控制。
内设漏电防护网：电弧自动卸压。
C++新控制程序：结果更准确。
试验介质兼容性：支持固体和液体试验。
内置保护装置：熔断保护器和漏电保护器，过流或过载时可有效保护仪器。
试验结果筛选：支持选择性保留。
远程维护报警：售后更方便。
数据无限储存：试验结果数据可无限储存。
软件支持无线云端协议上传：支持第三方编辑。
七、操作注意事项
安全防护措施：
设备设置与校准：
样品处理与测试条件：
测试过程操作规范：
测试后处理与维护：
应用领域：
电压击穿测试仪在多个关键领域发挥着重要作用，以下是其主要应用领域：
一、核心应用领域
材料研发塑料、橡胶、陶瓷、薄膜：评估绝缘材料的电气性能，确保产品安全。绝缘漆、树脂：测试其在工频或直流电压下的击穿强度。
电气产品质检电缆、变压器、电容器：检测绝缘性能，防止电气故障。家用电器：如电源适配器，确保符合安全标准。
行业认证IEC、UL、GB标准：用于产品安全认证（如CCC、CE）。电子、航空航天：评估硫化橡胶等材料的电气性能。
二、技术参数与标准
输入电压：AC 220V（兼容工业电源）。
输出电压：AC/DC 0-50kV（部分型号可达100kV）。
升压速率：0.1kV-5.0kV/s（可自定义）。
试验精度：≤1%。
符合标准：GB/T1695-20
0
5、ASTM D1
4
9、IEC 60243等。
三、操作注意事项
安全防护：操作人员需接受高压设备培训，测试区域设置警示标识。
设备校准：定期使用标准样品验证准确性。
样品处理：保持样品厚度均匀（1-3mm），表面清洁干燥。
