一、 产品定位与应用领域

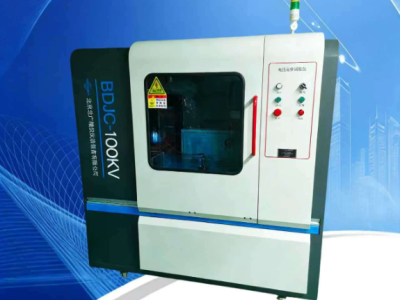

本产品系由北京北广精仪公司自主研发的计算机控制高精度电压击穿与耐压测试系统，官方名称为“BDJC系列电压击穿试验仪”，业内常称作耐电压测试仪。其核心功能是依据国际及国家相关标准，完成对固体绝缘材料在工频电压下的击穿电压、击穿强度（介电强度）及耐电压（耐压）的测试。
核心应用材料范围包括（但不限于）：
绝缘漆、树脂和胶类
浸渍纤维制品
塑料及薄膜复合制品
层压制品
云母及其制品
陶瓷和玻璃
硫化橡胶（参考GB/T1695-2005）
电缆纸（参考GB/T3333）
电容器纸
主要应用行业：电力设备制造、电器元件生产、电线电缆、高分子材料研发、质检机构、高等院校实验室等，是评价绝缘材料电气安全性能的关键设备。
二、 核心产品特点与优势
BDJC系列电压击穿试验仪融合了先进的控制技术、严密的安全防护体系与智能化的软件平台，主要特点如下：
智能化与人性化的软件平台：搭载WINDOWS窗口操作平台，全中文图形化界面，操作直观便捷。具备实时动态试验曲线显示功能，测试过程一目了然。连续操作模式允许用户在一次试验结束后，无须重启软件即可直接进行下一次试验，大幅提升效率。
强大的控制与数据处理能力：核心控制单元采用西门子PLC/S7-CPU模块，确保数据采集的高精度和系统运行的极致稳定性。软件支持试验结果的无限量数据存储，并可将数据一键导出至EXCEL表格，便于后续分析与存档。具备试验结果自动筛选功能，用户可根据需求选择性保存。
灵活多样的试验模式：试验方式可选：可根据需求在交流（AC） 和直流（DC） 试验间灵活切换。直流回路通过内置高压硅堆实现。试验方法可选：击穿试验：电压匀速升至样品击穿。耐压试验：升至设定电压并保持设定时间（最长支持>10小时）。梯度耐压试验：按设定梯度电压值分段升压并在每段进行耐压，用于考核材料的阶跃耐受能力。支持多种试验环境：既可在空气介质中进行，也可在绝缘油（标配油浴装置）中进行。并可定制高温环境或高温油测试系统，扩展了设备应用范围。
多重安全保障防护体系：硬件安全防护：高压危险防护：试验在封闭试验箱内进行，开门自动断电，高压电极对箱壁保持安全距离。多重电气保护：集成过流保护、过压保护、失压保护、短路保护、漏电保护等独立电路。自动放电：试验结束或击穿后，设备自动对高压端进行放电，确保操作安全。软件与系统防护：零电压复位/软件误操作保护：防止意外启动。电流电压双向判断防失控技术：独家采用此技术，可同时监测电压突降和电流突升，精确判断击穿瞬间，有效防止强电流冲击损坏设备及通讯端口，优于仅靠电压判断的方案。安全联锁与报警：具有门开关安全联锁、独立接地保护、设备故障自动报警等功能。
远程操作与先进配置：支持无线控制（蓝牙/远程模块） 与有线控制两种模式，实现人机分离，最大限度保障操作人员安全。控制接口丰富，支持232/485/网口通讯。软件支持云端协议上传功能，方便第三方系统集成与远程数据管理。内置熔断保护器和漏电保护器，过载时可迅速熔断保护核心器件，且更换方便。
三、 主要技术参数详解
本参数表整合了标准50KV和100KV两种典型型号，方便对比。
| 参数项目 | BDJC-50KV 型号 | BDJC-100KV 型号 | 参数说明 |
|---|---|---|---|
| 输出电压范围 | AC/DC 0 ~ 50 KV | AC/DC 0 ~ 100 KV | 交流/直流均可输出，直流通过内置硅堆获得。 |
| 变压器容量 | 3 KVA | 10 KVA | 决定了设备的功率输出和带负载能力。 |
| 输入电源 | AC 220V ± 10%， 50Hz ± 1Hz | AC 220V ± 10%， 50Hz ± 1Hz | 标准单相市电接入。 |
| 升压装置 | 先进无触点原件匀速调压 | 先进无触点原件匀速调压 | 淘汰传统机械调压，响应更快，寿命更长，精度更高。 |
| 升压速率 | 0.1 KV/s ~ 5.0 KV/s（可设） | 0.1 KV/s ~ 5.0 KV/s（可设） | 用户可根据标准或需求自由设定匀速升压速率。 |
| 耐压时间 | 软件设定，> 10 小时 | 软件设定，> 10 小时 | 满足长时间耐压试验需求。 |
| 系统试验精度 | ≤ ±1% | ≤ ±1% | 高精度测量，保证数据可靠。 |
| 漏电流检测范围 | 0 ~ 150 mA | 0 ~ 150 mA | 可设定漏电流阈值作为击穿的辅助判据。 |
| 击穿判断方式 | 高电压突降 / 漏电流超标（双判据） | 高电压突降 / 漏电流超标（双判据） | 电压下降（峰降电压）和电流超标同时监控，判断更精准。 |
| 放电方式 | 自动放电 | 自动放电 | 试验结束后或击穿瞬间，高压回路自动泄放电荷。 |
| 电极配置 | 依据GB1408.1-2006，标准配置：Ф25mm两个，Ф75mm一个 | 依据GB1408.1-2006，标准配置：Ф25mm两个，Ф75mm一个 | 符合国标要求，其他规格可订制。 |
| 试验介质 | 空气或绝缘油（标配油浴装置） | 空气或绝缘油（标配油浴装置） | 用户可根据样品要求选择。 |
| 控制方式 | 西门子PLC， 支持232/485/网口 | 西门子PLC， 支持232/485/网口 | 核心控制稳定，通讯接口齐全。 |
(注意：设备外形尺寸、重量等参数建议联系生产商获取最新信息。)
四、 工作原理与操作流程简介
<span style="font-size: 14px; font-famil
应用领域：
电压击穿试验机主要用于测试绝缘材料的电气性能，确保设备在高压环境下的安全运行。其核心应用领域包括：
1. 电力行业
绝缘性能测试：用于变压器、电缆、开关等电力设备的绝缘性能评估，确保高压环境下的安全运行。
故障预防：通过测量绝缘材料的击穿电压，降低因绝缘失效导致的设备故障风险。
2. 电子行业
元器件测试：在电容器、电阻器、电感器等电子元器件的生产过程中，测试其绝缘性能，确保安全性和可靠性。
电路板检测：用于电路板、半导体器件等电子产品的绝缘层测试，提高产品可靠性。
3. 通信行业
光纤通信测试：在光纤、光缆等通信设备的研发和生产过程中，测试其绝缘性能，确保高电压环境下的稳定性。
4. 汽车行业
