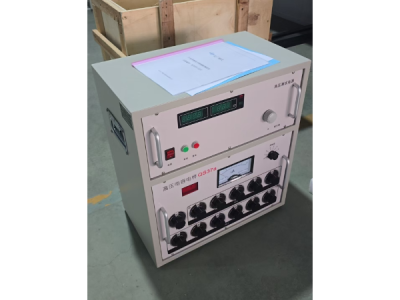

一、50HZ工频介电常数介质损耗测试仪介绍
测定仪为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。
仪器是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
二、50HZ工频介电常数介质损耗测试仪主要具有如下特点：
1、海量存储数据
仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
2、科学先进的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上查看和管理数据。
3、大液晶中文显示
操作简单，仪器配备了全触摸液晶显示屏，全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
4、多种测试模式
仪器使用内高压、内标准的方式测试，正接法、反接法、自激法。
5、CVT测试一步到位
该仪器还可以测试全密封的CVT（电容式电压互感器）C
1、C2的介损和电容量。
6、不拆高压引线测量
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
7、CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
8、高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
9、多重保护安全可靠
仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许升压。
三、50HZ工频介电常数介质损耗测试仪工作原理
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
GB/T 1409-2006 是一项国家标准，规定了测量电气绝缘材料在工频、音频、高频（包括米波波长）下电容率（即相对介电常数）和介质损耗因数的推荐方法。该标准由全国绝缘材料标准化技术委员会（TC51）归口，主管部门为中国电器工业协会。
该标准的核心内容包括： 测量方法主要基于交流电桥法或谐振法，适用于工频（如50/60 Hz）、音频（如100 Hz至10 kHz）和高频范围（如10 kHz至30 MHz，涵盖米波波长），通过比较试样与标准电容器的阻抗特性来计算电容率和介质损耗因数；测试条件需严格控制环境温度、湿度及试样制备，以确保结果可重复性。
该标准的适用范围广泛， 涉及固体、液体等电气绝缘材料，例如聚合物薄膜、陶瓷、变压器油等，常用于材料研发、质量控制及行业认证。
与旧版标准相比， GB/T 1409-2006 相对于1988年版的主要更新在于扩展了高频测量范围（包括米波波长），以适应高频电子器件和通信设备的需求，同时优化了测试精度和频率覆盖范围。
应用领域：
工频介电常数介质损耗测试仪是电力设备绝缘性能检测的核心工具，主要应用在以下领域：
一、电力设备预防性试验
变压器油、电缆、套管检测：定期测量介质损耗角正切（tanδ），判断绝缘是否受潮、老化或劣化。
高压设备测试：适用于变压器、互感器、电抗器、电容器等设备的绝缘性能检测。
二、电子材料研发与选型
新型材料研发：系统测量陶瓷、高分子材料的介电频谱（ε和tanδ随频率变化），评估其在高频、高温等极端条件下的适用性。
电子元器件检测：确保金属氧化物、板材、瓷器、陶器、云母、玻璃和塑料等材料的介电性能。
三、航空航天与特殊环境
极端环境测试：测量材料在真空、高低温交变等条件下的介电性能，确保系统可靠性。
四、化工与石油
绝缘材料检测：对固体及液体绝缘材料的介质损耗和相对介电常数进行质量检测。
五、科研与教育
材料科学研究：帮助深入理解材料微观结构与电性能的关系，为新材料研发提供实验依据。
高校实验室：用于绝缘材料的介电常数测试。
六、质量控制
生产监测：监测材料纯度、固化程度或是否受潮（杂质和水分会显著增大tanδ）。
七、高频应用选型
高频电路与微波介质：选用低损耗材料，减少信号衰减和热噪声。
八、其他领域
生物医学与环境科学：部分型号适用于这些领域的材料测试。
