一、简介

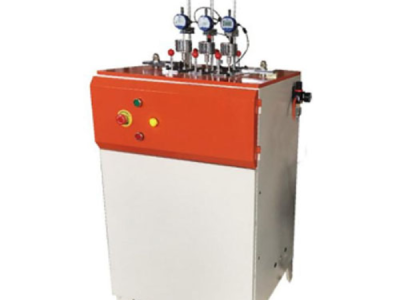

GB/T1633塑料热变形维卡软化点温度测试仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料）的维卡软化点测试。是化工企业、科研单位、大专院校等行业的理想测试工具。
GB/T1633塑料热变形维卡软化点温度测试仪符合ISO
7
5、ISO 3
0
6、GB 16
3
3、GB 1634标准的要求，可实现实时显示、控温、测量等功能。主控板采用单片机，LED显示温度和变形，操作简单、运行可靠。
二、技术参数
1. 电源：AC220V±10% 20A 50Hz
2. 温度范围：室温--300℃
3. 升温速度：A:12±2℃/6min，B:5±1℃/6min
4. 试验大负荷：A速度时为10N±0.2N，B速度时为50N±1N
5. 变形测量范围：0--1mm
6. 变形测量：0.01mm
7. 加热介质：甲基硅油
8. 加热功率：4Kw
9. 冷却方式：150℃以上自然冷却，150℃以下水冷或自然冷却
10. 外型尺寸：720mm×700mm×1380mm
11. 大温度：±1℃
12. 大加热功率：≤4500 W
13. 重量：180Kg
三、符合标准GB/T 1633-2000《热塑性塑料维卡软化温度（VST）的测定》主要内容如下：
1. 明确测试原理：规定在等速升温和恒定载荷作用下，用特定硬化钢制压针（直径1.128±0.008mm）刺入试样1mm深度时的温度，即为维卡软化温度，以此表征材料受热软化特性。
2. 划定4种测试方法：核心分4类方法，其中A50/B50常用作仲裁方法。具体为A50（载荷10±0.2N，升温速率50±5℃/h）、B50（载荷50±1.0N，升温速率50±5℃/h）、A120（载荷10±0.2N，升温速率120±10℃/h）、B120（载荷50±1.0N，升温速率120±10℃/h）。
3. 规范试样制备：试样厚度需在3 - 6.5mm，最小尺寸9.5×9.5mm；若板材超6.5mm则单面加工至规定范围，不足3mm可最多3层叠加（上层≥1.5mm）。试样需在23±2℃、湿度50%±5%RH环境下调节至少24h，且表面需平整无缺陷。
4. 明确设备要求：加热装置可用液体浴、流化床等，液体浴为仲裁用，控温精度±1℃；需配备分辨率0.01mm的位移测量装置，同时保证压针接触面垂直度差≤0.02mm。
5. 细化测试步骤：先将试样放于压针头下，压针头距试样边缘不少于3mm；加热装置初始温度控制在20 - 23℃，恒温5分钟后施加对应载荷；再按规定速率升温，加热时充分搅拌热介质，待压针刺入深度达1mm时，记录此时温度。
6. 规范结果与报告：结果以多个试样测试值的算术平均值表示，若单个结果差值超2℃需追加试样重测；报告需注明测试方法、加热设备类型、热介质种类及试样制备方式等关键信息。
GB/T1634.1-2025《塑料弯曲负载热变形温度 试验方法》系列标准，该系统对标ISO75，核心围绕通用方法、不同材料专项要求等展开，主要内容如下：
1. 通用试验方法（GB/T 1634.1 - 2025） ：规定三点弯曲负荷下，试样以恒定速率升温，测量达到规定弯曲应变增量时的温度即为热变形温度。加热可用液体浴、流化床等装置，升温速率需控制在（120±10）℃/h；温度测量装置差≤±1℃，挠度测量精度0.01mm。试样为矩形长条，中间三分之一区域尺寸偏差不超平均值2%，至少测试2个试样，还需考虑加载杆质量等对测试力的影响。
2. 对应材料专项要求：该系列后续部分会匹配不同塑料类型，比如参照ISO 75的分类逻辑，专项标准会针对填充塑料、纤维增强塑料（纤维长度≤7.5mm）及硬橡胶，明确特殊试样制备要求；针对高强度热固性层压板和长纤维增强塑料（纤维长度＞7.5mm），调整负荷计算参数与试样测试方向等细节。
3. 核心试验流程：先将试样按规定环境状态调节，测量其宽、厚精确到0.1mm，调节支座跨度精确到0.5mm；再计算砝码质量，使试样弯曲正应力达1.8N/mm²或0.45N/mm²；随后将试样放入低于27℃的加热装置，浸入液面35mm以下，恒温5分钟后调零变形测量装置；最后按规定速率升温，记录试样达到对应挠度时的温度。
4. 结果与报告：结果以多个试样测试值的算术平均值表示，精确到1℃。若各向异性塑料单值差值超2℃、部分结晶材料超5℃需重测。报告需注明试样规格、加载条件、加热介质类型及仪器校准情况等关键信息。
GB 8802《硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法》以及ISO
7
5、ISO3
0
6、ISO2507等标准要求。
应用领域：
热变形维卡软化点温度测试仪主要用于非金属材料的热变形温度及维卡软化点温度的测定，广泛应用于塑料、橡胶、复合材料等领域。
一、塑料行业
质量检测：用于新配方塑料的质量检测，评估热稳定性和耐热性能。
配方优化：研究添加剂对塑料热性能的影响，优化产品性能。
适用材料：聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚碳酸酯（PC）、聚酰胺（PA）等。
二、橡胶行业
性能评估：测定橡胶材料在高温环境下的变形和软化特性，确保产品可靠性。
应用案例：汽车轮胎、密封橡胶件等产品的生产。
三、复合材料领域
设计支持：为航空航天、电子等领域提供关键数据，评估材料在复杂工况下的性能。
四、其他领域
涂料与油墨：评估涂层与油墨的热稳定性和耐热性能。
材料研发：通过测试评估增韧剂或填料对耐热性的提升效果。
