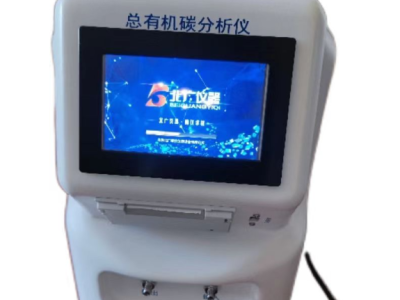

BC-50A 纯水在线离线一体总有机碳toc分析仪

一、产品简介

纯水在线离线一体总有机碳toc分析仪是北京北广精仪仪器设备有限公司独立研制的产品， 用于测定水样中总有机碳的浓度，具有高灵敏度和精确度。设备的工作原理是： 样品中的有机物在紫外线（UV）的作用下被氧化成二 氧化碳，二氧化碳的测定采用了电导率检测技术。通过测定未经氧化反应器的样品的总 无机碳（TIC或IC）浓度，和经氧化后得到的样品的总碳（TC）浓度来计算总有机碳浓 度。总有机碳浓度即总碳浓度与总无机碳浓度之间的差值：TOC = TC–TIC。

纯水在线离线一体总有机碳toc分析仪可以检测TOC浓度从0.001mg/L到1.000mg/L的水样。本产品操作简单， 维护费用低，无需添加化学试剂，操作人员无需特殊培训或专业化学知识。

1.1  系统组成

TOC 分析仪的组成包括以下 7 个主要部分：

① 在线检测装置（在线型仪器配备）

② 样品蠕动泵

③ 分流器

④ 氧化反应器

⑤ 二氧化碳传感器

⑥ 微处理控制器和电子线路板

⑦ 输出接口

1.2  在线检测装置

进入仪器内部后水样的流速大约为 0.5 ml/min 。进入在线检测装置的水样温度可以 在 1～95℃范围内，仪器的废液和在线检测装置的排出液均由排液管排出。

1.3  离线检测

离线检测时， 仪器可从样品瓶或其它没有压力的容器直接取样。仪器管路冲洗和仪器  校准应在离线状态操作。若样品中有不可溶性微粒， 应经过滤膜（孔径 60μm 或更小） 过  滤后进入仪器，以防止样品中的微粒阻塞仪器。仪器的进样管为 1/16 英寸的 Teflon 管， 经蠕动泵抽进管路中的水样流速约为 0.5 ml/min。

1.4 分流器

水样进入仪器后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感

器，检测 TIC ，另一路通过氧化反应器利用紫外灯（UV 灯） 加薄膜光催化氧

水样进入仪器后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感

器，检测 TIC ，另一路通过氧化反应器利用紫外灯（UV 灯） 加薄膜光催化氧

1.5  氧化反应器

仪器利用 UV 射线在光催化剂的作用下将有机化合物氧化成二氧化碳，氧 化反应器是一个 UV 灯外包螺旋形的石英管。UV 灯发出 185nm 和 254nm 的光线， 使水 产生光分解。

H2O + hν(185nm)（TiO2 ） ------ OH· + H·

羟基自由基（OH· ）能把有机化合物氧化为二氧化碳。

有机物 + OH·----- CO2 + H2O

UV 灯的使用寿命为 6 个月，当更换时间到期时仪器将出现警告信息，提醒用户更 换 UV 灯。

1.6  二氧化碳传感器

仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测 量采用双精度技术，可以实现自动校准和温度补偿。TIC 传感器用于检测未经氧化的水 样中二氧化碳浓度，同时检测水样的电导率值； TC 传感器用于检测水样本身含有的二氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。

1.7  二氧化碳测量循环

仪器每 4 分钟检测得出一个数据（包括 TOC 值和电导率值），在 4 分钟的测量循环 中 TC 和 TIC 是独立检测的。

二、工作原理

水样通过进样口进入仪器后由分流器分成相等的两份，其中一份通过延迟线圈 4, 进入二氧化碳传感器 3 检测 TIC ，另一份通过镀有的螺旋石英玻璃管 1 ，并在 紫外灯 2 的照射下将水中有机物催化分解为二氧化碳，进入电导率传感器 3 检测 TC。

总有机碳可通过这个差值计算得到： TOC = TC–TIC，最后废液通过蠕动泵 5，从排液管 流出。

如下图所示：

2.2  应用范围

高精度总有机碳分析仪器可用于检测制药工业中纯化水、注射用水和去离子水中有机碳的浓度； 也可用于半导体行业中超纯水TOC的检测。

在制药领域和生物化学领域清洁验证过程中，可用于验证清洁效果。

该仪器具有在线检测功能，可以在线监测制药工业的制水系统、半导体工业的超纯水制备系统和晶片工艺过程、电厂去离子水制备过程等。

水质自动类总有机碳分析仪符合环境保护行业标准HJ/T104-2003《总有机碳(TOC)水质自动分析仪技术要求》该标准明确了仪器的技术性能、结构、功能等要求，涵盖测量范围、准确度、重复性等性能指标，还规定了出厂检验、型式检验等要求，适用于地表水、工业污水和市政污水检测用TOC自动分析仪的研制生产。制药领域用总有机碳分析仪：除满足国内相关仪器基础标准外，常需契合《中国药典》中的对应要求，同时为适配国际市场，还会遵循美国药典（USP）、欧洲药典（EP）等相关标准，以此保障药品生产环节中水质及药品相关有机碳检测的准确性。

三、技术参数及特点

3.1  主要技术参数

电    源： 220V±22V

电源频率： 50Hz±1Hz

额定功率： 100W

基本尺寸： 44cm×18cm×26cm

检测极限： 0.001mg/L

检测精度： ±4%

检测范围： 0.001mg/L～1.000mg/L

分析时间： 4min

响应时间： 15 min 以内

样品温度： 1-95℃

环境温度： 10-40℃    温度变化在±5℃/d 以内

内部样品流速： 0.5 ml/min

相对湿度： ≤ 85%

重复性误差： ≤ 3%

      零点漂移： ±5%

量程漂移： ±5%

3.2  特点

① 不需要添加酸试剂、氧化剂和任何气体，无需附加日常维护费。

② 操作简单、快捷、可靠。使用者无需专业知识和专门培训。

③ 针对 TOC1000ppb 以下去离子水的检测设计，在线、离线检测可以切换使用。

④ 超大的存储器能自动存储最近 12 个月连续检测的数据， 可以查询任意一天的检 测记录，并能打印检测结果。

⑤ 检测速度快，一次检测分析时间仅为 4 分钟。

⑥ 同步检测水样的电导率值，将 TOC 分析仪与电导率仪合二为一。

⑦ 体积小、重量轻、耗能少、携带方便。

⑧ 具有自动的上限报警输出，超出设定的检测结果时可以提醒操作者。

⑨ 易于按照 USP<643>和 EP<2.2.44>以及中国药典 2005 年版附录Ⅷ R 所要求的 TOC 检测方法进行系统适应性验证。

⑩ 超大的 320

234 的点阵真彩显示器以及人性化的界面，具有 RS232 数据接口和 打印机接口。

四、使用与操作方法

开始检测并计入检测次数，检测完毕后显示检测结果，其中几次检测的结   果均自动保存在查询记录当中。检测次数的设置方式为： 用“选择"键移动光标， 用“设置" 键修改数字，按“确定"键进行确认，进入分析界面。进行四次冲洗过程

五、维护

5.1  易耗品更换周期

UV 灯和蠕动泵管可以从本公司购买。UV 灯为 185nm 、254nm 双波长紫外灯，蠕 动泵管为进口泵管，具有高品质和良好的稳定性。易耗品更换周期参考表 5. 1。

表 5. 1    易耗品维护/更换表

六、故障分析与排除

七：注意事项

1.更换紫外灯或蠕动泵管时，必须在打开仪器后盖板前切断电源，以避免发生电击危险。

2.非本公司维修人员或专业人员不得随意拆卸机箱内部的零部件 及线路板，否则造成仪器损坏后果自负。

3.更换保险丝请使用相同的规格，以免发生短路或者损坏仪器。

4.本产品需一级安全防护，电源必须可靠接地,否则可能导致触电事故或损坏仪器。

5.仪器使用时，若水样中含有可

应用领域：

总有机碳（TOC）分析仪的应用领域非常广泛，核心在于它能快速、精准地检测水中有机碳含量，是评估水质和污染程度的关键工具。我来帮你梳理一下它的主要应用场景：

1. ‌制药行业‌

• ‌清洁验证‌：TOC分析仪能高效检测设备清洁后残留的含碳有机物，确保符合药品生产规范（如21 CFR 211.67），避免交叉污染。

• ‌水质监控‌：实时监测注射用水、纯化水等制药用水的TOC含量，保障药品生产安全。

2. ‌半导体与电力行业‌

• ‌超纯水检测‌：半导体制造对水质要求极高，TOC分析仪可检测超纯水中的微量有机碳，防止影响芯片性能。

• ‌工业用水管理‌：电力行业用TOC分析仪监控锅炉补给水、冷却水等，确保设备运行效率。

3. ‌环保与水质监测‌

• ‌废水处理‌：化工、制药等行业的废水处理中，TOC分析仪用于监测有机污染物浓度，评估处理效果。

• ‌地表水与地下水监测‌：环保部门通过TOC分析掌握水体有机污染状况，为治理提供依据。

4. ‌饮用水安全‌

• ‌自来水厂应用‌：实时监测原水、过滤水、消毒水的TOC含量，优化工艺参数，防止消毒副产物生成。

5. ‌科
