一、产品介绍

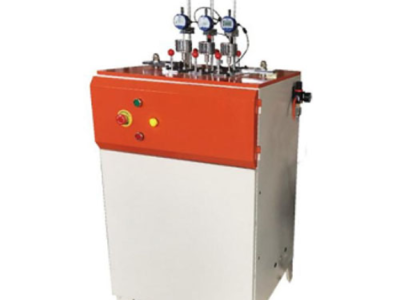

GB/T8802橡胶塑料热变形维卡温度测试仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点测定，是化工企业、科研单位、大专院校等行的理想测试工具。
二、特点及用途
GB/T8802橡胶塑料热变形维卡温度测试仪适用于测试高分子材料的维卡软化点温度和热变形温度，作为控制质量和鉴定新品种热性能的一个指标，由百分表测量形变，温控仪设定升温速度，试样架自动升降，一次可试验三个试样，操作方便、设计新颖、外形美观、可靠性高。
三、技术参数
1. 电源：AC220V±10% 20A 50Hz
2. 温度范围：室温--300℃
3. 升温速度：A:12±2℃/6min
B: 5±1℃/6min
4. 试验大负荷：A速度时为10N±0.2N
B 速度时为50N±1N
5. 变形测量范围：0--1mm
6. 变形测量：0.01mm
7. 加热介质：甲基硅油
8. 加热功率：4Kw
9. 冷却方式：150℃以上自然冷却
150℃以下水冷或自然冷却
10. 外型尺寸：720mm×700mm×1380mm
11. 大温度：±1℃
12. 大加热功率：≤4500 W
13. 重量：180Kg
四、符合标准
GB/T 1633《热塑 性塑料软化温度（VST）的测定》GB/T1634《塑料弯曲负载热变形温度 试验方法》GB/T8802-2001《硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法》以及ISO
7
5、ISO3
0
6、ISO2507等标准要求。
五、安装与操作说明
试验前的准备工作。 根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需的压头与负载杆固定好。
根据试验类型和试样的尺寸计算载荷：
a、热变形试验：根据试样的尺寸，选取载荷
b、维卡试验：只有两种规定的负荷A法9.81N 即1000g B法 49.05N即5000g 砝码的选配见（9）砝码质量表 打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上的程序检查电气，无误后继续做下面的工作。
安装试样 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。 将试样架放（降）回油池内，将相应质量的砝码放在托盘上。要求砝码放正。 将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。 升温速率设定：共有两档升温速率，120℃/h，50℃/h。 每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。 启动工作：当一切准备工作就绪后，试验开始。
试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。 降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。 关闭主机电源、搅拌电机电源。
六、主要配置
1.试验主机一台 2.温度传感器一只 3.光栅千分表三块 4.热变形及维卡测头各三套 制造检测标准：ISO75-1974，ISO306-1974，GB1633-79，GB1634-79
七、注意事项
● 该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。● 若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。
GB/T 8802-2001《热塑性塑料管材、管件维卡软化温度的测定》是用于测定热塑性塑料管材、管件维卡软化温度（VST）的国家标准，等效采用国际标准ISO 2507:1995。该标准适用于低结晶或未结晶的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。
主要修订内容
与1988版相比，主要修订包括：
扩大了适用范围，涵盖所有低结晶或未结晶的热塑性塑料材料。
将试样所受载荷从49.05N改为(50±1)N。
引入了带有空气环流装置的加热箱作为替代试验方法。
试验原理
将试样置于液体介质或加热箱中，以等速升温，在(50±1)N力作用下，标准压针压入试样1mm时的温度即为维卡软化温度（VST）。
试样要求
尺寸：长度约50mm，宽度10-20mm，壁厚2.4-6mm（可直接测试）。
制备：从管材或管件上截取，避免合模线或注射点。
预处理：在低于预期VST 50℃下预处理至少5分钟。
试验步骤
将试样凹面向上置于压针下，接触面需平整。
加热浴槽温度调至低于预期VST 50℃并恒温。
施加(50±1)N总轴向压力，以(50±5)℃/小时速率升温。
记录压针压入1mm时的温度，取两个试样的算术平均值。
设备与介质
设备：维卡软化点温度测定仪、游标卡尺。
介质：液体石蜡、变压器油等，需在测试温度下稳定且不影响试样。
注意事项
壁厚小于2.4mm的试样需叠加至≥2.4mm。
试验中需开动搅拌器确保温度均匀。
结果相差＞2℃时需重做试验。
该标准自实施之日起替代GB/T 8802-1988，由全国塑料制品标准化技术委员会归口。
GB/T 1633-2000《热塑性塑料维卡软化温度(VST)的测定》是用于测定热塑性塑料维卡软化温度的国家标准，等效采用国际标准ISO 306:1994。该标准规定了四种测定方法，适用于热塑性材料软化临界温度测定。
主要修订内容
与1979年版相比，主要修订包括：
将原强制性标准转为推荐性标准
新增氮气加热介质选项
将试样所受载荷从49.05N改为(50±1)N
引入了带有空气环流装置的加热箱作为替代试验方法
统一压针头长度为3mm
调整试样厚度至3～6.5mm范围
提升测温仪器精度至0.5℃
标准性质由强制性国家标准(GB)转为推荐性国家标准(GB/T)
明确试验起始温度为20～23℃
试验方法体系
标准规定四种测定方法：
As0法：施加10N载荷，50℃/h升温速率
B50法：施加50N载荷，50℃/h升温速率
Aaz0法：施加10N载荷，120℃/h升温速率
未命名方法：参数梯度与前三者形成对比
技术要求
试样需满足无气泡、无划痕的平整接触面要求
校准规范要求测定仪温度指示不超过±0.5℃
升温速率需控制在±5%以内
变形量检测精度应达到±0.5℃
应用领域
山西省地方计量校准规范(JJF(晋)71-2023)将其作为热变形测定仪校准的技术依据
在建筑材料领域，《加油站罩棚用模块化复合材料檐面》团体标准引用该标准作为塑料件热性能检测方法
标准修订进展
截至2025年2月，新版标准已完成21家单位联合起草，计划采用ISO 306:2022国际标准。修订草案包含与GB/T 8802-2001(管材测试)、JB/T 12723-2016(仪器规范)的配套衔接条款。
GB/T 1634《塑料弯曲负载热变形温度试验方法》是测定塑料材料耐热性能的核心标准，通过模拟受热弯曲变形条件评估材料耐热性。以下是其关键内容：
一、标准体系与适用范围
标准构成：包含多个部分，如GB/T 1634.1-2019《通用试验方法》，适用于热塑性塑料、热固性塑料及高分子材料。
应用领域：用于材料选型、工艺控制及产品质量评定，如聚丙烯、聚碳酸酯等工程塑料的耐热性能测试。
二、测试原理与方法
基本原理：将试样置于简支梁式弯曲负荷下，浸入等速升温的液体介质（如硅油），记录达到规定变形量（如0.21mm）时的温度。
测试方法：
试样准备：模塑试样尺寸通常为120mm×15mm×10mm，表面需平整无缺陷。
试验步骤：施加1.8MPa或0.45MPa负荷，以(12±1)℃/6min速率升温，记录变形温度。
三、关键设备与参数
设备要求：包括试样支架、保温浴槽、测温装置（精度±0.5℃）及变形测量装置（精度0.01mm）。
传热介质：需使用低粘度硅油，并定期更换以保证测试准确性。
四、影响因素与注意事项
测试方法差异：不同标准（如GB/T 1634与ASTM D648）的负荷条件、试样规格可能导致结果偏差。
样品处理：试样需预处理（如低于预期VST 50℃下恒温5分钟），避免机加工痕迹影响结果。
应用领域：
热变形维卡温度测试仪在材料研发、生产质控和产品设计里都挺关键的，主要用来测塑料、橡胶这些非金属材料在受热时的变形和软化特性，帮你把好材料耐热性的关。
一、核心应用领域
塑料行业它常用来测塑料的维卡软化点和热变形温度，是评估耐热性的重要指标。比如在研发新配方或研究添加剂对热性能的影响时，就能用它来优化产品质量。
橡胶行业橡胶制品在高温下容易变形或软化，通过这个测试可以确保材料性能符合要求，像汽车轮胎、密封件这些产品，可靠性就靠它来保障。
复合材料领域航空航天、电子等领域用的复合材料，热性能很关键。测试仪能提供准确数据，帮助工程师评估材料在高温下的表现，确保产品在复杂环境下稳定工作。
二、其他应用场景
材料筛选：通过对比不同材料的热变形温度，为选材提供依据。
工艺优化：测试不同工艺参数下的材料性能，优化生产流程。
质量控制：定期检测产品热稳定性，及时发现问题并调整。
产品研发：为新材料、新工艺的测试提供数据支持，评估应用潜力。
三、适用材料类型
它主要用于测塑料、橡胶、尼龙、电绝缘材料、长纤维增强复合材料等非金属材料的热变形温度及维卡软化点。
四、相关设备参数
温度范围：通常室温至300℃，部分设备可达500℃。
控温精度：±0.5℃。
升温速率：支持5℃/6min、12℃/6min或50℃/h、120℃/h等不同速率。
<span style="fon
