一、概述

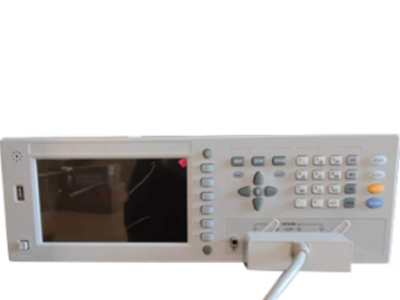

GB/T1409-2006玻璃纤维介电常数测试仪是具有多种功能和更高测试频率的新型阻抗分析仪，体积小，紧凑便携，便于上架使用。GB/T1409-2006玻璃纤维介电常数测试仪基本精度为0.05%，测试频率2MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能、平衡测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
二、产品用途
介电常数测试仪由高频阻抗分析仪、测试装置，标准介质样品组成，能对绝缘材料进行 高低频介电常数(ε)和介质损耗角(D或tanδ) 的测试。它符合国标GB/T 1409-2006,美标ASTM D150以及IEC60250规范要求。
介电常数测试仪工作频率范围是20Hz～1Mhz 2Mhz 5Mhz(选配）, 三种选项它能完成工作频率内对绝缘材料的相对介电常数(ε)和介质损耗角 (D或tanδ)变化的测试。
介电常数测试仪中测试装置是由平板电容器组成，平板电容器一般用来夹被测样品，配用高频阻抗分析仪作为指示仪器。绝缘材料的介电常数和损耗值是通过被测样品放入平板电容器和不放样品的D值(损耗值)变化和Cp（电容值）读数可以直接不用人工计算得到。
三、ε和D性能：
固体绝缘材料测试频率20Hz～2MHz的ε和D变化的测试。
ε和D测量范围：ε：1～105，D：0.1～0.00005，
ε和D测量精度（10kHz）：ε：±2% ， D：±5%±0.0001。
测试参数 :C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
测试频率 :20 Hz～2MHz,10mHz步进
测试信号电:f≤1MHz 10mV～5V,±（10%+10mV）平 :f>1MHz 10mV～1V,±（20%+10mV)
输出阻抗:10Ω, 30Ω, 50Ω, 100Ω
基本准确度 ;0.1%
显示范围 :
L 0.0001 uH ～ 9.9999kH
C :0.0001 pF ～ 9.9999F
R,X,Z,DCR :0.0001 Ω ～ 99.999 MΩ
显示范围 :
Y, B, G 0.0001 nS ～ 99.999 S
D :0.0001 ～ 9.9999
Q :0.0001 ～ 99999
θ :-179.99°～ 179.99°
测量速度 ;快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz）
中速: 25次/s, 慢速: 5次/s
校准功能 :开路 / 短路点频、扫频清零，负载校准
等效方式 :串联方式, 并联方式
量程方式:自动, 保持
显示方式 :直读, Δ, Δ%
触发方式 :内部, 手动, 外部, 总线
内部直流偏 :电压模式-5V ～ +5V, ±(10%+10mV), 1mV步进
置源 :电流模式（内阻为50Ω）-100mA ～ +100mA, ±(10%+0.2mA),20uA步进
比较器功能:10档分选及计数功能
显示器;320×240点阵图形LCD显示
存储器 :可保存20组仪器设定值
USB DEVICE( USBTMC and USBCDC support) USB HOST(FAT16 and FAT32 support)
接口 :LAN(LXI class C support) RS232C HANDLERGPIB（选件）
工作频率范围：20Hz～2MHz 数字合成，
精度：±0.02%
电容测量范围：0.00001pF～9.99999F 六位数显
电容测量基本误差：±0.05%
损耗因素D值范围：0.00001～9.99999 六位数显
介电常数测试装置（含保护电极）： 精密介电常数测试装置提供测试电极，能对直径φ10～56mm，厚度<10mm的试样精确测量。
它针对不同试样可设置为接触电极法，薄膜电极法和非接触法三种，以适应软材料，表面不平整和薄膜试样测试。
微分头分辨率：10μm
耐压：±42Vp（AC+DC）
电缆长度设置：1m
使用频率：5MHz （选配）
测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法
前言
本标准修改采用IEC60250:1969《测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法》(英文版)。
本标准根据IEC 60250;1969重新起草，在附录B中列出了本标准章条编号与IEC 60250:1969章条编号的对照一览表。
考虑到我国国情,在采用IEC 60250:1969时,本标准做了一些修改，有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识,
为便于使用,本标准做了下列编辑性修改:
a)删除国际标准的日次和前言;
b)用小数点“.”代替作为小数点的逗号*，”;
c)引用的IEC 60247,由“Measurement of relative permittivity, dielectric dissipation factor andd. c. resistivity of insulating liquids”即"液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量"代替“Recommended Test cells for Measuring the Resistivity of Insulating Liquidsand Methods of cleaning the cells"即"测量绝缘液体电阻率的试验池及清洗试验池的推荐方法”;
d)用“e,”代替"ε.'”;
e)增加了“术语”;
f)增加公式中符号说明
g)图按GB/T1.1-2000标注。
本标准与GB/T 1409-1988的相比,主要变化如下:
1)增加"规范性引用文件"(本标准第2章);
2)增加“电介质用途”(本标准4.1);
3)删去导电橡皮;
4)增加“石墨”(本标准5.1.3);
5)增加“液体绝缘材料”(本标准5.2)。
本标准代替GB/T 1409-1988(固体绝缘材料在工频、音频、高频(包括米波长在内)下相对介电常数和介质损耗因数的试验方法》。
测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法
范围
本标准规定了在15 Hz~300 MHz的频率范围内测量电容率,介质损耗因数的方法,并由此计算某些数值，如损耗指数。本标准中所叙述的某些方法,也能用于其他频率下测量。
本标准适用于测量液体、易熔材料以及固体材料。测试结果与某些物理条件有关,例如频率、温度、湿度,在特殊情况下也与电场强度有关。
有时在超过1000V的电压下试验,则会引起一些与电容率和介质损耗因数无关的效应,对此不予论述。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据
IEC 60247:1978液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量
3术语和定义
3.1
下列术语和定义适用于本标准。
相对电容率relative permittivity
e.
电容器的电极之间及电极周围的空间全部充以绝缘材料时,其电容Cx与同样电极构形的真空电容C之比
-**(1)
式中:
,一-相对电容率;
C一充有绝缘材料时电容器的电极电容:
C.真空中电容器的电极电容。
在标准大气压下,不含二氧化碳的干燥空气的相对电容率e,等于1.000 53。因此,用这种电极构形在空气中的电容C.来代替C。测量相对电容率ε,时,也有足够的精确度。
在一个测量系统中,绝缘材料的电容率是在该系统中绝缘材料的相对电容率e,与真空电气常数。的乘积。
在SI制中,电容率用法/米(F/m)表示。而且,在SI单位中,电气常数e为;
£。 8.854 x10'F/m;36*x10F/m在本标准中,用皮法和厘米来计算电容,真空电气常数为:
3.2
介质损耗角dielectric loss angle
由绝缘材料作为介质的电容器上所施加的电压与由此而产生的电流之间的相位差的余角。
3.3
介质损耗因数”dielectric dissipation factor
tand
损耗角ð的正切。
3.4
[介质]损耗指数[dielectric]loss index
3.5
该材料的损耗因数tan8与相对电容率e，的乘积，
复相对电容率complex relative permittivity
由相对电容率和损耗指数结合而得到的:
4电气绝缘材料的性能和用途
4.1电介质的用途
电介质一般被用在两个不同的方面:
用作电气回路元件的支撑,并且使元件对地绝缘及元件之间相互绝缘:
用作电容器介质,
4.2影响介电性能的因素
下面分别讨论频丰、温度、湿度和电气强度对介电性能的影响。
4.2.1频率
因为只有少数材料如石英玻璃、聚苯乙烯或聚乙烯在很宽的频率范围内它们的e,和tanð几乎是恒定的,且被用作工程电介质材料,然而一般的电介质材料必须在所使用的频率下测量其介质损耗因数和电容率。
电容率和介质损耗因数的变化是由于介质极化和电导而产生,最重要的变化是极性分子引起的偶极子极化和材料的不均匀性导致的界面极化所引起的。
4.2.2温度
损耗指数在一个频率下可以出现一个大值，这个频率值与电介质材料的温度有关。介质攒耗因数和电容率的温度系数可以是正的或负的,这取决于在测量温度下的介质损耗指数大值位置。
4.2.3湿度
极化的程度随水分的吸收量或电介质材料表面水膜的形成而增加,其结果使电容率、介质损耗因数和直流电导率增大。
注:湿度的显著影响常言发生在1MHz以下及微波棚率范围内。
4.2.4电场强度
存在界面极化时,自由离子的数目随电场强度增大面增加,其损耗指数大值的大小和位置也随此而变。
在较高的频率下,只要电介质中不出现局部放电，电容率和介质损耗因数与电场强度无关，
5试样和电极
5.1固体绝缘材料
5.1.1试样的几何形状
测定材料的电容率和介质损耗因数,好采用板状试样,也可采用管状试样。
在测定电容率需要较高精度时，大的误差来自试样尺寸的误差，尤其是试样厚度的误差，因此厚度应足够大，以满足测量所需要的精确度。厚度的选取决定于试样的制备方法和各点间厚度的变化。
对 1%的精确度来讲，1.5 mm的厚度就足够了，但是对于更高精确度，好是采用较厚的试样，例如6 mm-12 mm 测量厚度必须使测量点有规则地分布在整个试样表面上，且厚度均匀度在士1%内。
如果材料的密度是已知的，则可用称量法测定厚度 选取试样的面积时应能提供满足精度要求的试样电容。测量 10 pF的电容时，使用有良好屏蔽保护的仪器。由于现有仪器的极限分辨能力约 1 pF,因此试样应薄些，直径为 10 cm或更大些
需要测低损耗因数值时，很重要的一点是导线串联电阻引人的损耗要尽可能地小，即被测电容和该电阻的乘积要尽可能小 同样，被测电容对总电容的比值要尽可能地大 一点表示导线电阻要尽可能低及试样电容要小。第二点表示接有试样桥臂的总电容要尽可能小，且试样电容要大。因此试样电容好取值为20 pF，在测量回路中，与试样并联的电容不应大于约5 pF,
5. 1.2 电极系统
5. 1.2. 1 加到试样上的电极
电极可选用 5.1.3中任意一种。如果不用保护环。而且试样上下的两个电极难以对齐时，其中一个电极应比另一个电极大些。已经加有电极的试样应放置在两个金属电极之间，这两个金属电极要比试样上的电极稍小些。对于平板形和圆柱形这两种不同电极结构的电容计算公式以及边缘电容近似计算的经验公式由表 飞给出。
对于介质损耗因数的测量，这种类型的电极在高频下不能满足要求，除非试样的表面和金属板都非常平整。图 〕所示的电极系统也要求试样厚度均匀
5.1.2.2 试样上不加电极
表面电导率很低的试样可以不加电极而将试样插人电极系统中测量，在这个电极系统中，试样的一侧或两侧有一个充满空气或液体的间隙。
平板电极或圆柱形电极结构的电容计算公式由表 3给出。
下面两种型式的电极装置特别合适
5. 1.2.2. 1 空气填充测微计电极
当试样插人和不插人时，电容都能调节到同一个值 ，不需进行测量系统的电气校正就能测定电容率。电极系统中可包括保护电极
5. 1.2.2.2 流体排出法
在电容率近似等于试样的电容率，而介质损耗因数可以忽略的一种液体内进行测量，这种测量与试样厚度测量的精度关系不大。当相继采用两种流体时，试样厚度和电极系统的尺寸可以从计算公式中消去
试样为与试验池电极直径相同的圆片，或对测微计电极来说，试样可以比电极小到足以使边缘效应忽略不计 在测微计电极中，为了忽略边缘效应，试样直径约比测微计电极直径小两倍的试样厚度。
5. 1.2.3 边缘效应
为了避免边缘效应引起电容率的测量误差，电极系统可加上保护电极。保护电极的宽度应至少为两倍的试样厚度，保护电极和主电极之间的间隙应比试样厚度小。假如不能用保护环，通常需对边缘电容进行修正，表 工给出了近似计算公式 这些公式是经验公式，只适用于规定的几种特定的试样形状
此外，在一个合适的频率和温度下，边缘电容可采用有保护环和无保护环的(比较)测量来获得，用所得到的边缘电容修正其他频率和温度下的电容也可满足精度要求
5. 1.3 构成电极的材料
5. 1.3. 1 金属箔电极
用极少量的硅脂或其他合适的低损耗粘合剂将金属箔贴在试样上。金属箔可以是纯锡或铅，也可
以是这些金属的合金，其厚度大为100 pm，也可使用厚度小于10 I' m的铝箔。但是，铝箔在较高温度下易形成一层电绝缘的氧化膜，这层氧化膜会影响测量结果，此时可使用金箔。
5. 1.3.2 烧熔金属电极
烧熔金属电极适用于玻璃、云母和陶瓷等材料，银是普遍使用的，但是在高温或高湿下，好采5f. }1k.
3.3 喷镀金属电极
锌或铜电极可以喷镀在试样上，它们能直接在粗糙的表面上成膜。这种电极还能喷在布上，因为它们不穿透非常小的孔眼。
5. 1.3.4 阴极蒸发或高真空蒸发金属电极
假如处理结果既不改变也不破坏绝缘材料的性能，而且材料承受高真空时也不过度逸出气体，则本方法是可以采用的。这一类电极的边缘应界限分明。
5.1.3.5 汞电极和其他液体金属电极
把试样夹在两块互相配合好的凹模之间，凹模中充有液体金属，该液体金属必须是纯净的。汞电极不能用于高温，即使在室温下用时，也应采取措施，这是因为它的蒸气是有毒的伍德合金和其他低熔点合金能代替汞。但是这些合金通常含有锡,锡象汞一样，也是毒性元素。这些合金只有在良好抽风的房间或在抽风柜中才能用于 100℃以上，且操作人员应知道可能产生的健康危害
5.1.3.6 导电漆
无论是气干或低温烘干的高电导率的银漆都可用作电极材料。因为此种电极是多孔的，可透过湿气，能使试样的条件处理在涂上电极后进行，对研究湿度的影响时特别有用。此种电极的缺点是试样涂上银漆后不能马上进行试验，通常要求 12 h以上的气干或低温烘干时间，以便去除所有的微量溶剂，否则，溶剂可使电容率和介质损耗因数增加。同时应注意漆中的溶剂对试样应没有持久的影响。
要使用刷漆法做到边缘界限分明的电极较困难，但使用压板或压敏材料遮框喷漆可克服此局限。
但在高的频率下，因银漆电极的电导率会非常低，此时则不能使用。
5.1.3.7 石墨
一般不推荐使用石墨，但是有时候也可采用，特别是在较低的频率下。石墨的电阻会引起损耗的显著增大，若采用石墨悬浮液制成电极，则石墨还会穿透试样。
5.1.4 电极的选择
5.1.4.1 板状试样
考虑下面两点很重要:
a) 不加电极，测量时快而方便，并可避免由于试样和电极间的不良接触而引起的误差。
b) 若试样上是加电极的，由测量试样厚度 h时的相对误差 △h1h所引起的相对电容率的相对误
差 △。r/:r可由下式得到:
Ef— 试样浸人所用流体的相对电容率，对于在空气中的测量则。r等于 to
对于相对电容率为 10以上的无孔材料，可采用沉积金属电极。对于这些材料，电极应覆盖在试样的整个表面上，并且不用保护电极。对于相对电容率在 3-10之间的材料，能给出高精度的电极是金属箔、汞或沉积金属，选择这些电极时要注意适合材料的性能。若厚度的测量能达到足够精度时，试样上不加电极的方法方便而更可取。假如有一种合适的流体，它的相对电容率已知或者能很准确地测出，
则采用流体排出法是好的。
5. 1.4.2 管状试样
对管状试样而言，最合适的电极系统将取决于它的电容率、管壁厚度、直径和所要求的测量精度。
一般情况下，电极系统应为一个内电极和一个稍为窄一些的外电极和外电极两端的保护电极组成，外电极和保护电极之间的间隙应比管壁厚度小 对小直径和中等直径的管状试样，外表面可加三条箔带或沉积金属带，中间一条用作为外电极(测量电极)，两端各有一条用作保护电极。内电极可用汞，沉积金属膜或配合较好的金属芯轴。
高电容率的管状试样，其内电极和外电极可以伸展到管状试样的全部长度上，可以不用保护电极大直径的管状或圆筒形试样，其电极系统可以是圆形或矩形的搭接，并且只对管的部分圆周进行试验。这种试样可按板状试样对待，金属箔、沉积金属膜或配合较好的金属芯轴内电极与金属箔或沉积金属膜的外电极和保护电极一起使用。如采用金属箔做内电极，为 了保证电极和试样之间的良好接触，需在管内采用一个弹性的可膨胀的夹具。
对于非常准确的测量，在厚度的测量能达到足够的精度时，可采用试样上不加电极的系统。对于相对电容率 。r不超过 10的管状试样，方便的电极是用金属箔、汞或沉积金属膜。相对电容率在 10以上的管状试样，应采用沉积金属膜电极;瓷管上可采用烧熔金属电极。电极可像带材一样包覆在管状试样的全部圆周或部分圆周上。
5.2 液体绝缘材料
5.2. 1 试验池的设计
对于低介质损耗因数的待测液体，电极系统最重要的特点是:容易清洗、再装配(必要时)和灌注液体时不移动电极的相对位置。此外还应注意:液体需要量少，电极材料不影响液体，液体也不影响电极材料，温度易于控制 ，端点和接线能适当地屏蔽;支撑电极的绝缘支架应不浸沉在液体中，还有，试验池不应含有太短的爬电距离和尖锐的边缘 ，否则能影响测量精度满足上述要求的试验池见图2一图4 电极是不锈钢的，用硼硅酸盐玻璃或石英玻璃作绝缘。图 2
和图 3所示的试验池也可用作电阻率的测定，IEC 60247;1978对此已详细叙述
由于有些液体如氯化物，其介质损耗因数与电极材料有明显的关系，不锈钢电极不总是最合适的有时，用铝和杜拉铝制成的电极能得到比较稳定的结果。
5.2.2 试验池的准备
应用一种或几种合适的溶剂来清洗试验池，或用不含有不稳定化合物的溶剂多次清洗。可以通过化学试验方法检查其纯度，或通过一个已知的低电容率和介质损耗因数的液体试样测量的结果来确定当试验池试验几种类型的绝缘液体时，若单独使用溶剂不能去除污物，可用一种柔和的擦净剂和水来清洁试验池的表面 若使用一系列溶剂清洗时则最后要用大沸点低于 100℃的分析级的石油醚来再次清洗，或者用任一种对一个已知低电容率和介质损耗因数的液体测量能给出正确值的溶剂来清洗，并且这种溶剂在化学性质上与被试液体应是相似的。推荐使用下述方法进行清洗。
试验池应全部拆开，地清洗各部件，用溶剂回流的方法或放在未使用溶剂中搅动反复洗涤方法均可去除各部件上的溶剂并放在清洁的烘箱中，在 110℃左右的温度下烘十 30 min待试验池的各部件冷却到室温，再重新装配起来。池内应注人一些待试的液体，停几分钟后，倒出此液体再重新倒人待试液体，此时绝缘支架不应被液体弄湿。
在上述各步骤中，各部件可用干净的钩针或钳子巧妙地处理，以使试验池有效的内表面不与手接触
注 1:在同种质量油的常规试验中，上面所
应用领域：
介电常数损耗测试仪广泛应用于以下领域：
电力设备检测：变压器、互感器、电缆等绝缘材料的介电损耗和电容容量测量。
材料研发：高频通信材料、新能源储能材料及电子封装绝缘材料的性能评估。
工业与科研：绝缘材料厂、科研院所对非金属材料（如陶瓷、塑料、玻璃）的介电常数测试。
质量控制：电容器、电抗器等元件的生产与质检。
典型应用案例包括电力设备绝缘油检测、电缆制造及工业设备维护。
