一、用途

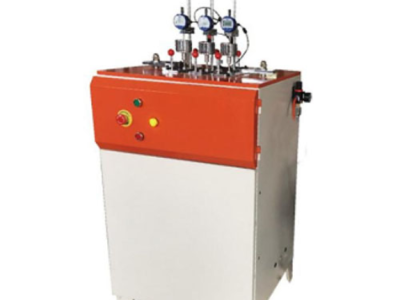

塑料复合材料热变形维卡软化点测定仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料）的维卡软化点测试。是化工企业、科研单位、大专院校等行业的理想测试工具。
二、特点
塑料复合材料热变形维卡软化点测定仪符合ISO
7
5、ISO 3
0
6、GB 16
3
3、GB 1634标准的要求，可实现实时显示、控温、测量等功能。主控板采用单片机，LED显示温度和变形，操作简单、运行可靠。
三、仪器的主要性能指标
3.1 温度控制范围：室温—300℃
3.2 升温速率： 50℃ / h、120℃ / h
3.3 温度测量误差：±0.5℃
3.4 温度控制误差：
±1℃ / 6 分钟 （热变形试验）
±0.5℃/ 6 分钟 （维卡试验）
3.5 形变测量范围：1.0mm
3.6 形变测量误差：±0.005 mm
3.7 试样架数量：3个
3.8 加热介质：甲基硅油（200厘斯以下，闪点300℃以上）
3.9 加热功率：3.4kW
3.10 冷却方式：150℃以上气冷、150℃以下水冷
3.11 电 源：AC220V±10% 50Hz；
3.12 负载杆及托盘的质量：88g ± 1g
四、工作原理
4.1 工作原理框图：
4.2 工作原理，如上图所示，温度传感器感受的温度信号和位移传感器的变形信号输入给放大器，通过模拟开关，A/D转换输入微机；通过运行PID程序给出相应的加热参数，控制加热器的加热时间，从而达到控温的目的。当某一个试样达到设定的变形量时，微机自动记录此时的温度。当三个试样均达到变形值时，自动停止加热器的工作。为了使试验能安全可靠的进行，设计了“上限温度"。当变形量没有达到设定值，而温度达到设定的“上限温度"时，微机控制停止加热。从而保证了试验的安全可靠，当设定参数不全时，也不能使测定仪启动加热升温程序。
五、操作说明与安装
5.1 试验前的准备工作：
5.1.1 根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需要的压头与负载杆固定好。
5.1.2 根据试验类型和试样的尺寸计算载荷：
a、热变形试验：
首先选择试验方法：
A法 σ=1.8Mpa
B法 σ=0.45Mpa
根据试样的尺寸，按附表中所对应项选取载荷。对于表格中没有的试样尺寸，用附表中的公式计算
b、维卡试验：只有两种规定的负荷
A法 10N 即1020g
B法 50N 即5102g
5.1.3 打开主机电源，打开副电源，副电源指示灯亮。搅拌电机开关打开，调速旋钮在箱内，调好后一般不用再调，按照以上指定的程序检查电气，无误后继续做下面的工作。
5.2 安装试样：
5.2.1 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。
5.2.2 将试样架放(降)回油池内，将相应质量的砝码放在托盘上，5分钟后方可启动试验。
5.2.3 将变形传感器固定旋钮固定在砝码上方,使传感器内芯下端接触砝码，上端留有2-4mm空间。注意：传感器内芯一定要自然下垂。
5.3 变形量设定：
根据试样的宽度和试验类型，按下表设定变形量。通过“变形"键可从210—1000µm依次循环选择，选至所需变形量即可。
5.4 上限温度设定：可根据需要设定上限温度略大于试验所达到的温度即可，按“上限”键可从
5
0、
7
5、1
0
0、1
2
5、1
5
0、1
7
5、2
0
0、2
2
5、2
5
0、2
7
5、300间依次循环选择。
5.5 升温速率设定：共有两档升温速率，50℃ / h、120℃ / h按“速率”键依次循环选择。
5.6 每次试验时需要对位移传感器进行调零方可进行试验，否则不能启动加热。调零时按“调零”键，指示灯Ⅰ 、Ⅱ、 Ⅲ会对应亮起，亮灯所在位置代表所对应传感器，轻轻旋转微调旋钮，使显示值在200----800之间（即零区），指示灯熄灭。调好后按“调零”键存储零值，并转至下一根传感器，直至调完并显示“COTS”。
5.7参数设定好后，按“启动”键即可开始试验。试验过程中按“显示”键可随时观察试样的变形和温度情况。
5.8 当变形量将达到试验所需的变形时，单片机将自动的及时记下当前的温度。三架分别达到所设定的变形量后系统自动停止加热，并显示“END”。当试验达到温度上限而变形未到达时，显示“ERR”出错信息。
5.9 结果显示：试验结束后按“结果”键即可依次读取试验结果，记录架Ⅰ、Ⅱ、Ⅲ后按“复位”键返回初始状态。如不再做试验关闭副电源及主电源。
5.10 移开位移传感器及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。
5.11 降温采用气冷或水冷，150℃以上气冷，150℃以下水冷，也可自然冷却。冷却时，可抬起试样架。
六、注意事项及维护保养
6.1 主机机身要可靠的接地，电控箱电源插头上有接地线。
6.2 设备使用电源为220V±10%，功率3.4kW，使用前一定要检查电源电压及容量。
6.3 电控箱与主电源和副电源之间的连线一定要正确，最好主副电源不共相。
6.4 搅拌电机的转速在打开电源时可以选择快速或慢速。其转速对温度控制有一定影响，需注意。
6.5 加热时，加热指示灯时亮时熄，亮为加热熄为停止。加热时间的长短由PID参数控制。
6.6 若仪器不能启动，则设定缺项，需要按“复位”键后重新对速率，变形量，上限温度进行设定，并进行调零。
6.7 一定要使传感器准确进入零区。调零后应停滞5分钟并再一次调零，这样可消除应力对试样的影响。
6.8 在试验进行中，若因意外情况而停止试验，则此试验不能继续进行，需油温降到室温后，更换试样，重新开始试验。否则试验数据不准确。
6.9 在试样安装或取出时，不要将试样掉入油池中，若掉入一定要取出，否则会损坏仪器。油池中禁止有任何杂物。
6.10 使用冷却水降温后，一定要将冷却管内的余水排尽，否则会影响试验数据。
6.11 要定期检查加热介质液面的位置，保证液面至规定的高度。
6.12 注意使用油的闪点。试验温度距闪点温度要有40℃以上间距。仪器周围5米的直径范围内不可有明火。
6.13 试验完成后，一定要关闭电控箱上的主、副电源。
6.14 仪器应放在距离水源、电源较近的地方，以便于冷却水的控制和电源的控制。冷却水试验时要关闭。
6.15 为减少环境的污染，保证操作人员的健康。本仪器上方应备有抽油烟设备。
6.16 经常保持主机清洁。
6.17 负载杆和导管间要经常用有机溶剂清洗干净，但不得加润滑油类。
6.18 砝码应经常擦试，保持清洁，防止锈蚀。使用一段时间后用天平检查砝码和负载重量，必要时进行调整。
6.19 注意搅拌电机的润滑。
6.20 加入的介质油量18—20升，大约至上端面35 mm左右。
七、试验机的搬运
7.1 搬运试验机时，应轻搬、轻放，尽量保持试验机水平。不允许碰撞或强烈振动。
7.2 安装前，将包装时涂的防锈油清洗干净，并用干净的棉纱将仪器擦干净。
7.3 试验机的安装一定要稳固，否则将影响试验质量。
7.
4、试验机应水平放置，不应有倾斜。
八、附件及随机文件
8.1 本仪器有一个主包装箱，内有一个砝码箱，箱内有砝码及热变形压头。详见装箱单。
8.2 随机文件：
（1）使用说明书一份。
（2）合格证一份。
（3）装箱单一份。
应用领域：
维卡热变形软化点温度测试仪主要用于以下领域：
塑料行业：测定热塑性塑料、硬橡胶等材料的热变形温度（HDT）和维卡软化点（VST），评估耐热性能。
橡胶行业：检测橡胶材料在高温下的变形和软化特性，确保产品（如轮胎、密封件）的可靠性。
复合材料：用于长纤维增强复合材料、尼龙等材料的热稳定性测试，为航空航天、电子等领域提供数据支持。
涂料与油墨：评估涂层和油墨在高温环境下的性能表现。
科研与质检：用于高校、科研机构及第三方检测机构的材料研发与质量验证。
该设备符合GB/T 16
3
3、ISO 306等标准，控温范围室温至300℃，精度达±0.5℃。
