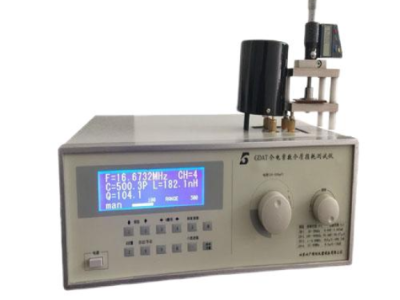

GDAT-A GB/T1409-2006绝缘纸板介电常数介质

一、概述

GB/T1409-2006介电常数介质损耗测试仪是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。

二、测试原理

GB/T1409-2006介电常数介质损耗测试仪采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。

它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。

仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。

本测试装置是由二只测微电容器组成，平板电容器一般用来夹持被测样品，园筒电容器是一只分辨率高达0.0033pF的线性可变电容器，配用仪器作为指示仪器，绝缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化，由园筒电容器的刻度读值变化值而换算得到的。同时，由平板电容器的刻度读值变化而换算得到介电常数。

三、技术指标

Q值自动锁定，无人工搜索

Q表正常工作条件

a. 环境温度：0℃～+40℃

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

10．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

11．产品配置：

a. 测试主机一台；

b. 电感一套；

c. 夹具一 套

四、性能特点

1. 平板电容器     极片尺寸：φ25.4mm\φ50mm  极片间距可调范围和分辨率：≥10mm，±0.01mm

2. 园筒电容器     电容量线性：0.33pF / mm±0.05 pF长度可调范围和分辨率：≥0～20mm，±0.01mm

3. 夹具插头间距：25mm±1mm

4. 夹角损耗角正切值：≤4×10－4（1MHz时）

5、数显电极

五、测试电路原理

振荡器输出频率可调的正弦信号，通过调节电容使电路谐振；在电路谐振状态下，调节可变电容得到相应测量参数，推算被测样品的介电常数和损耗正切值。

左边可调电容就是圆筒微调电容，右边固定电容就是平板测量电容，两个极板之间是否有样品，电路的行为是不一样的。

六、注意事项

1 谐振状态时，时间不能太长，以免电源过热。

2 不同电感谐振频率范围不同，也可以通过右下方旋钮（辅助电容）找到选定的谐振频率。

3 必要时，自动粗略搜索后，须手动慢慢精细调节。

1 谐振状态时，时间不能太长，以免电源过热

2 不同电感谐振频率范围不同

七、维修保养

本测试装置是由精密机械构件组成的测微设备，所以在使用和保存时要避免振动和碰撞，要求在不含腐蚀气体和干燥的环境中使用和保存，不能自行拆装，否则其工作性能就不能保证，如测试夹具受到碰撞，或者作为定期检查，要检测以下几个指标：

1. 平板电容器二极片平行度不超过0.02mm。

2. 园筒电容器的轴和轴同心度误差不超过0.1mm。

3. 保证二个测微杆0.01mm分辨率。

4. 用精密电容测量仪（±0.01pF分辨率）测量园筒电容器，电容呈线性率，从0~20mm，每隔1mm测试一点，要求符合工作特性要求。

测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

前言

本标准修改采用IEC60250:1969《测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法》(英文版)。

本标准根据IEC 60250;1969重新起草，在附录B中列出了本标准章条编号与IEC 60250:1969章条编号的对照一览表。

考虑到我国国情,在采用IEC 60250:1969时,本标准做了一些修改，有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识,

为便于使用,本标准做了下列编辑性修改:

a)删除国际标准的日次和前言;

b)用小数点“.”代替作为小数点的逗号*，”;

c)引用的IEC 60247,由“Measurement of relative permittivity, dielectric dissipation factor andd. c.  resistivity of insulating liquids”即"液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量"代替“Recommended Test cells for Measuring the Resistivity of Insulating Liquidsand Methods of cleaning the cells"即"测量绝缘液体电阻率的试验池及清洗试验池的推荐方法”;

d)用“e,”代替"ε.'”;

e)增加了“术语”;

f)增加公式中符号说明

g)图按GB/T1.1-2000标注。

本标准与GB/T 1409-1988的相比,主要变化如下:

1)增加"规范性引用文件"(本标准第2章);

2)增加“电介质用途”(本标准4.1);

3)删去导电橡皮;

4)增加“石墨”(本标准5.1.3);

5)增加“液体绝缘材料”(本标准5.2)。

本标准代替GB/T 1409-1988(固体绝缘材料在工频、音频、高频(包括米波长在内)下相对介电常数和介质损耗因数的试验方法》。

测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

范围

本标准规定了在15 Hz~300 MHz的频率范围内测量电容率,介质损耗因数的方法,并由此计算某些数值，如损耗指数。本标准中所叙述的某些方法,也能用于其他频率下测量。

本标准适用于测量液体、易熔材料以及固体材料。测试结果与某些物理条件有关,例如频率、温度、湿度,在特殊情况下也与电场强度有关。

有时在超过1000V的电压下试验,则会引起一些与电容率和介质损耗因数无关的效应,对此不予论述。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,

IEC 60247:1978液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量

3术语和定义

3.1

下列术语和定义适用于本标准。

相对电容率relative permittivity

e.

电容器的电极之间及电极周围的空间全部充以绝缘材料时,其电容Cx与同样电极构形的真空电容C之比

-**(1)

式中:

,一-相对电容率;

C一充有绝缘材料时电容器的电极电容:

C.真空中电容器的电极电容。

在标准大气压下,不含二氧化碳的干燥空气的相对电容率e,等于1.000 53。因此,用这种电极构形在空气中的电容C.来代替C。测量相对电容率ε,时,也有足够的精确度。

在一个测量系统中,绝缘材料的电容率是在该系统中绝缘材料的相对电容率e,与真空电气常数。的乘积。

在SI制中,电容率用法/米(F/m)表示。而且,在SI单位中,电气常数e为;

£。 8.854 x10'F/m;36*x10F/m在本标准中,用皮法和厘米来计算电容,真空电气常数为:

3.2

介质损耗角dielectric loss angle

由绝缘材料作为介质的电容器上所施加的电压与由此而产生的电流之间的相位差的余角。

3.3

介质损耗因数”dielectric dissipation factor

tand

损耗角ð的正切。

3.4

[介质]损耗指数[dielectric]loss index

3.5

该材料的损耗因数tan8与相对电容率e，的乘积，

复相对电容率complex relative permittivity

由相对电容率和损耗指数结合而得到的:

4电气绝缘材料的性能和用途

4.1电介质的用途

电介质一般被用在两个不同的方面:

用作电气回

应用领域：

介电常数损耗测试仪广泛应用于以下领域：

1. ‌电力设备检测‌：变压器、互感器、电缆等绝缘材料的介电损耗和电容容量测量。

2. ‌材料研发‌：高频通信材料、新能源储能材料及电子封装绝缘材料的性能评估。

3. ‌工业与科研‌：绝缘材料厂、科研院所对非金属材料（如陶瓷、塑料、玻璃）的介电常数测试。

4. ‌质量控制‌：电容器、电抗器等元件的生产与质检。

典型应用案例包括电力设备绝缘油检测、电缆制造及工业设备维护。
