一、简介

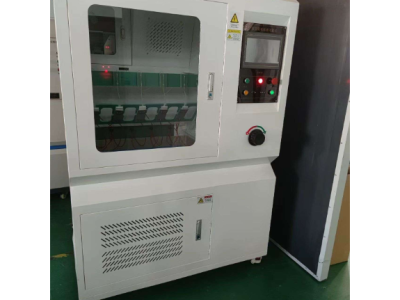

GB/T6553-2003橡胶漏电起痕试验机适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。GB/T6553-2003橡胶漏电起痕试验机依据国家标准 GB/T6553-2003 及 IEC60581：1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》中所规定的有关条款设计制造。
二、主要技术参数及功能
1. 箱体内容积 ： 带玻璃观察门
2. 电气规格：1000～6000V（交直流 电压精度：1%）连续可调，当试验回路中，短路电流达到或超过 1A 持续 2S后，继电器动作，切断电压，报警指示试品不合格；
3. 电极规格：厚度为 0.5mm，其它尺寸按照标准要求制作，上、下电极之间的间距为 50±0.5mm；
4. 滴液装置：滴液装置高度可调，污染液流速0.0
7
5、0.
1
5、0.
3
0、0.
6
0、0.90mL/min可调，
5. 试验时间：0~9999min可设置
6. 滤纸尺寸：按标准要求制做，滤纸厚度为 0.15～0.17mm；
7. 箱体材料：铁板喷涂；
8. 电 源：AC 220V / 50Hz/25A。
二、触摸屏说明
1. 总电源启动—-试验总电源
2. 蠕动泵电源—-滴液蠕动泵总电源
3. 直流试验 DC—-进入直流试验界面
4. 交流试验 AC—-进入交流试验界面
5. 用户登录—-进入用户登录界面
6. 用户管理—-进入用户管理界面
1. 开始试验—-点击试验开始
2. 结束试验—-点击试验结束
3. 高压原点—-高压原点指示
4. 报警画面—-点击进入报警界面
5. 泵运行—-点击滴液蠕动泵启动
6. 时间清零—-点击时间清零
7. 参数设置—-点击进入参数设置界面
8. 当前流量---显示试验实时流量
9. 当前电压---显示试验实时电压
10. 手动排液---点击先排空蠕动泵滴液管里的空气
11. A/B/C/D/E电极短路---点击进入相应工位的模拟短路
12. 报警电流---显示报警设置电流
13. 实时电流---显示试验过程中的实时电流
界面说明同上
1. 污染物流速---设置控制蠕动泵滴液管流速
2. 报警延时---设置试验电流报警延时时间
3. 试验时间---设置试验总时间
1. 报警复位---如果报警点击进行恢复
2. 返回---点击返回上一界
三、使用步骤
（一）安装调试
1、 开箱后，先去掉箱内防震泡沫和胶带、绑扎带等，试验箱水平放置；
2、 根据标准要求制作标准样块，将样品装于两电极之间；
3、 根据标准要求制作标准滤纸，并将滤纸装于样电极之间，上下两电极都须装有8张滤纸；
4、 配置溶液，必须使用蒸馏水或去离子水，浓度为0.1%氯化铵（NH4CL），并将溶液倒于储液箱中。溶液尽可能现配现用，最长存放周期不超过四星期；
5、 滴液管调正，使滴液能正常滴到过滤纸上。
（二）试验操作
1、将电源线与AC220V电源接通。
2、先点击运行界面中的“手动排液”进行滴液调节 ， 不施加电压，持续2分钟左右，确保液滴在两电极间的样品表面上稳定地流下，然后关闭“手动排液”。
3、根据试验要求，选择试验电压，设置好滴液的流速，报警延时时间和试验总时间。
4、试验箱门关紧，按下所选档位按钮，调节调压器旋钮达到试验所需电压值。
5、电压值调节好之后，先按下“泵运行”按钮，然后按下“试验开始”，试验开始后，样品在试验期间如电流大于60mA，连续时间超过2S，继电器动作自动切断电源并指示不合格。如出现试品起火燃烧也应人工终止试验（按“急停”按钮或切断电源）。
6、试验结束后, 按下“排风扇”按钮，将箱体内的废气排出；
7、关闭电源开关。
四、注意事项
1、 试验箱应接好地防止漏电伤人。
2、 调试或装夹样品时，一定要断开电极的电源。
3、 试验结束后，如果长时间不做试验，请清空储液箱的溶液，用蒸馏水进行清洗，同时用蒸馏水清洗蠕动泵管道，防止溶液长时间放置造成储液箱和蠕动泵管道的腐蚀。
五、售后服务
本仪器自售出之日起，在用户按使用说明书操作的条件下，厂家一年内负责保修,一年后继续提供技术服务
GB/T6553-2003评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法
本标准等同采用IEC 60587:1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》。
为便于使用,本标准做了下列编辑性修改:
a)删除国际标准的目次和前言;
b)用组合单位Ω.m代替Ωm;
c)用小数点“.”代替作为小数点的逗号“,”;
d)用定义“Electrical erosion”代替“Erosion,electrical”。
本标准除用术语“电痕化”代替“漏电起痕性”、“异辛基苯氧基聚乙氧基乙醇”代替“多乙氧基异辛基苯**”外,与GB/T 6553-1986不存在技术差异。因GB/T6553-1986等效采用IEC 60587:1984。
本标准代替GB/T 6553一1986《评定在严酷环境条件下使用的电气绝缘材料耐漏电起痕性和耐电蚀损的试验方法》。
评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法
1范围和目的
本标准叙述了在工频(48Hz~62 Hz)下,用液体污染物和斜面试样,通过耐电痕化和蚀损的演评定在严酷环境条件下使用的电气绝缘材料的两种试验方法。
方法1:恒定电痕化电压法
方法2:逐级电痕化电压法
注:试验条件设计成使效应加速产生,但并没有模拟在使用中所遇到的全部情况。对下列条款所述的试验设备而言,电痕在下电极起始。可采用两种判断标准确定试验终点。判断标准A:
当高压回路中通过试样的电流超过60mA时达到了终点。此时过电流装置切断电源。注:该终点判断标准允许采用自动装置同时试验几个试样。
判断标准B:
当电痕达到离下电极25mm处的试样表面的标记时达到终点(见图1及图3b)。
2定义
2.1
电痕track
绝缘材料表面因局部劣变而产生的局部导电通道。
2.2
电痕化tracking
在绝缘材料的污染表面或其附近由于放电作用而产生电痕的过程。
2.3
电蚀损electrical erosion
由于放电作用而使电气绝缘材料耗损。
2.4
电痕时间time-to-track
在规定的试验条件下,形成电痕所需要的时间。
3试样
3.1尺寸
平板斜面试样至少应是50mmX120 mm。厚度为6mm。可使用其他厚度,但必须在试验报告中说明。试样应按图1所示钻有装电极的孔。
3.2制备
除另有规定外,试样表面应稍微打磨。具体方法是将试样用金刚砂细砂纸加去离子水或蒸馏水打磨,直至试样整个表面湿润,干燥时呈现出均匀无光泽表面。如果未使用打磨,应在试验报告中说明清洗的方法。
判断标准B(见第1章)使用的试样,应在下电极上方25mm处的两边上各作一个参考标记(见图1和图3b)。
4装置
4.1电气设备
电路原理图见图2a。由于试验是在高压下进行,因此一定要使用安全接地的安全栏。电路由下述组成:
图2a电路原理图
S=电源开关
VT=可变比调压器
T=高压变压器
R=串联电阻器
V=电压表
SP=试样
F=过电流装置,保险丝或继电器
4.1.3读数准确度为1.5%的电压表1只。
4.1.4当高压回路的电流达到或超过60mA持续2s时能动作的过电流延时继电器(见图2b)或任何
其他装置。
Re=整流器
Tr=变压器(线圈300/900距)
R1=继电器(2 5000/11 000匝)
C=电容器(200 μF)
图2b 示例:过电流延时继电器的典型电路(表示图2a中F)
4.2电极所有的电极、固紧装置以及与电极相连的装配件,如螺钉,应该用不锈钢做成。电极装置如图3a所示。
注:每次试验之前应清洗电极,如有必要,则更换电极。
4.3污染液
4.3.1除另有规定外,采用:
质量分数为(0.1±0.002)%分析纯NH,Cl(氯化铵)和质量分数为(0.02±0.002)%异辛基苯氧基聚乙氧基乙醇(iso-octylphenoxypolyethoxyethanol),非离子型湿润剂配以蒸馏水或去离子水。
污染液在(23士1)℃时的电阻率应为(3.95±0.05)Ω.m。
污染液存放时间应不超过四星期。在每做一组试验以前均应检测它的电阻率。
4.3.2用大致尺寸如图6所示的八层滤纸夹在上电极与试样之间,储积污染液。
4.3.3污染液加入滤纸衬垫中,以使在加电压前,在上、下电极之间形成均匀的液流。
注:形成均匀液流的方法,一种办法是通过管子将污染液滴注入滤纸衬垫中。该管子可用不锈钢夹子夹在滤纸中间。另一种办法是以固定的液滴大小和每分钟一定的液滴数将污染液滴入滤纸衬垫中。4.3.4污染液的流速与施加电压的关系见表1规定。
4.4记时器
记时器的准确度约为±1 min/h。
注:例如,可采用1min脉冲记数器。
4.5深度规
深度规的准确度为±0.01 mm,探针的端部为半径0.25mm的半球形。
5试验程序
5.1试验的准备
5.1.1除另有规定外,试验应在环境温度(23士2)℃下进行,每种材料试验五个试样。5.1.2装试样时无光泽的试验面向下,使之与水平面成45°角，如图3b所示。两电极之间相距(50±0.5)mm。
注:每次试验都使用新滤纸衬垫。
5.1.3首先将污染液注人滤纸衬垫中以使滤纸充分湿润。调节污染液流速并按表1的规定校正流速。至少观察流动10min,确保污染液在两电极间的试样表面上稳定地流下。污染液应从上电极的轴孔处流出而不从滤纸的旁边或顶部溢出。
5.2施加电压
5.2.1方法1:恒定电痕化电压法
在污染液以表1规定的流速均匀流下时,合上开关,并将电压升到2.5 kV、3.5 kV或4.5kV中一个较为合适的电压值,并开始记时,应保持电压恒定6h。
如果还需要在更高或更低的电压下试验,则对于每一个优选的试验电压再另取一组五个试样进行试验。
恒定电痕化电压为五个试样经受6h后均无破坏的电压。
<span style=
应用领域：
漏电起痕测试仪主要用于评估固体绝缘材料在潮湿或污染环境下的耐电痕化性能，具体应用领域包括：
电工电子：照明设备、低压电器、家用电器等绝缘材料测试。
汽车与新能源：新能源汽车连接器、高压绝缘子等耐电弧性能评估。
工业材料：工程塑料、硅橡胶、层压板材等耐电痕化指数（CTI）测定。
质检与研发：适用于质检部门、科研机构及生产企业的材料安全验证。
该设备通过模拟电场与含杂质水的作用，防范漏电引发的安全事故，是保障电气产品安全性的关键检测工具。
