一、主要适用范围及功能：

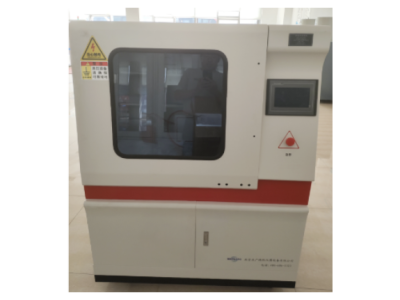

GB/T1411-2002尼龙耐电弧测试仪是适合GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》、IPC6
5
0、IEC 616
2
1、ASTMD495标准，并适合JEC 1
4
9、UL 746A等试验方法。GB/T1411-2002尼龙耐电弧测试仪应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试；
二、试验过程描述：
| 过程 | 弧电流/mA | 通断时间/秒 | 持续时间/秒 | 试验所经时间/秒 |
| 1/8-10 | 10 | 1/4s通 7/4s断 | 60 | 60 |
| 1/4-10 | 10 | 1/4s通 7/4s断 | 60 | 120 |
| 1/2-10 | 10 | 1/4s通 7/4s断 | 60 | 180 |
| 10 | 10 | 导通 | 60 | 240 |
| 20 | 20 | 导通 | 60 | 300 |
| 30 | 30 | 导通 | 60 | 360 |
| 40 | 40 | 导通 | 60 | 420 |
三、主要技术要求：
1、输入电压：交流 220 V
2、输出电压：交流 0--20 KV ;
3、电器容量：2 KVA
4、试验方式：间歇电弧，连续电弧
5、试验电流：10MA-20MA-30MA-40MA可选
6、试验电压控制误差： 优于2％
7、电弧通断时间误差： <5ms
8、试验电压连续可调： 0--20 KV
9、电流控制精度：优于±10%
1
0、电流测试精度：优于±1.5%
1
1、电流对试验压力：0.5±0.05N
1
2、电极规格：不锈钢板状电极 25.4mm*12.7mm*0.15mm
钨钢电极 ￠2.4mm*70mm 电极配置角110度 电极重量：50G
1
3、电极距离：6.35±0.1mm(可调)
1
4、安全防护措施：（1）超压保护（2）过流保护 （3）短路保护 （4）安全门开启保护 （5）软件误操作保护
四、主要配置：
1、试验主机一台
2、2万伏高压发生器一台
3、试验电极:两套
4、放电棒一只（树脂式）
5、产品使用说明书一份
6、合格证一份
应用领域：
耐电弧测试仪主要用于评估固体绝缘材料在电弧放电作用下的耐受能力，其核心应用领域包括：
电力行业：用于测试电线、电缆、开关设备等电力设备的绝缘性能，确保其在高电压、大电流环境下的安全运行。
电子行业：评估电路板、连接器等电子元件的绝缘性能，保障其在高电压条件下的正常工作与安全性。
航空航天：用于检测航空航天设备中绝缘材料的耐电弧性能，以应对高电压、大电流等严苛条件。
化工与冶金：筛选适用于恶劣电气环境的高性能绝缘材料，确保相关设备的可靠运行。
电机与家电制造：广泛应用于电工用塑料、树脂胶、绝缘漆、层压板、覆铜箔板等材料的耐电弧性能测试。
此外，该设备也适用于塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油等多种固体绝缘材料的测试。
