一、简介

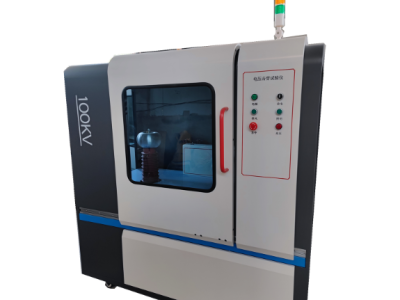

HG/T3330计算机控制电压击穿试验仪100KV采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。HG/T3330计算机控制电压击穿试验仪100KV对实验过程中的各种数据快速、准确地进行采集、处理、存取、显示、打印。
二、功能介绍
软件平台：WINDOWS窗口操作平台，界面直观，便于操作曲线显示：在实验过程中可以动态显示试验曲线数据导出：可以对试验结果导入EXCEL表格实验报告：可以人为设置报告名称，并对实验报告进行打印试验方式：可以根据需求对直流试验和交流试验进行灵活选择试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值试样设置：可对不同标准的试样参数灵活设置人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响标准选择：含有不同标准，可根据需求自行选择连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验
三、产品的制造和检验标准
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
四、适用的试验方法标准
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《电容器纸》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
五、安全保护
跳闸后电压自动回零 零电压复位保护
超压保护 试验漏电保护
试验过流保护 独立接地保护
试验短路保护 试验结束放电保护
安全试验门保护 设备故障报警保护
软件误操作保护
六、参数
输出电压100KV
变压器容量 10KVA
升压器容量 3KVA
工作电压 220v±10 的单相交流电压和 50Hz±1的频率
控制方式 西门子PLC
试验方式： 交流/直流试验：
1、匀速升压
2、梯度升压
3、耐压试验
试验介质 空气/绝缘油 标配方便拆装的油浴装置
升压装置 采用的无触点原件匀速升压淘汰前款机械调压
升压速度 0.1kv-5.0kv/s 自用设定
耐压时间 软件设定＞10H
试验精度 ≤1%
漏电流选择 0-150mA
控制方式 232/485/口
控制方式 无线/有线可选
击穿判断方式 电压/电流
放电方式 自动放电
变压器变比 0.736111111
采集方式 变压器0-100v输出
升压速度 0.1-5.0kv/S
耐压环境 固体；液体。定做高境高温油
击穿判断方式 高电压判断、漏电流判断
放电方式 实验结束自动放电
HG/T 3330-2012《绝缘漆漆膜击穿强度测定法》是一项针对绝缘漆漆膜击穿强度测试的行业标准，其主要内容可归纳为以下几个方面：
1. 标准适用范围
该标准规定了绝缘漆漆膜击穿强度的测定方法，适用于固体绝缘材料如树脂、塑料、云母、陶瓷、玻璃及绝缘漆等介质在工频电压或直流电压下的击穿强度测试。
2. 技术要求
击穿强度定义：击穿强度（E）是指绝缘漆漆膜在连续均匀升压的交流电压作用下直至击穿时的击穿电压值与漆膜厚度的比值，单位为千伏每毫米（kV/mm）。
试验环境条件：标准试验环境为温度（23±2）℃、相对湿度50%±5%，以模拟日常使用工况。此外，还涉及受潮测试（试板浸没于（23±2）℃蒸馏水中24小时）和热态测试等不同环境条件，以评估绝缘漆在潮湿或高温下的性能。
3. 试样制备要求
试样需按照《HG/T 3855-2006 绝缘漆漆膜制备法》严格制备，确保尺寸、厚度和表面处理符合规定。
关键控制点：
尺寸与厚度：试样尺寸需保证电场均匀分布，避免边缘效应；厚度对击穿强度影响显著，标准规定了不同类型绝缘漆对应的厚度范围。
表面处理：表面处理影响漆膜与电极的接触状态，需确保平整、无缺陷。
4. 试验方法
设备要求：使用符合标准的击穿强度测试仪（如介质击穿试验机），支持交流/直流电压测试，具备自动控制、数据存储和安全保护功能（如过流、漏电保护）。
测试步骤：
将试样置于测试仪中，施加连续均匀升压的交流电压（升压速率可调）直至漆膜击穿。
记录击穿电压值和试样厚度，计算击穿强度。
环境测试：除常态测试外，还可进行受潮后测试（模拟潮湿环境）和热态测试（如高温条件），以全面评估绝缘性能。
5. 检验规则
出厂检验：每批产品需检验击穿强度等关键指标。
型式检验：在新产品试制、工艺变更、定期检验或质量争议时进行，覆盖更全面的项目。
6. 包装、运输与贮存
产品需采用防潮、防尘包装（如塑料桶或铁桶），运输中避免受潮、受热和震动；贮存于干燥、通风、阴凉处，远离火源。
补充说明
设备功能：现代测试仪通常具备计算机控制功能，可动态绘制试验曲线、数据编辑、报告生成等，提升测试效率与准确性。
安全保护：设备需安装保护地线，并配备直流试验放电报警、手动放电装置等，确保操作安全。
该标准通过规范测试环境、试样制备和试验流程，为绝缘漆产品的质量控制和应用可靠性提供了重要依据。
应用领域：
电压击穿试验仪是电气安全测试的关键设备，主要用于评估绝缘材料的电气强度，其应用领域非常广泛。
核心应用领域包括：
电力行业：用于检测高压电缆、变压器、断路器等设备的绝缘性能，确保电网设备的安全运行。
电子制造业：测试印刷电路板、绝缘薄膜、封装材料等的耐压特性，保障电子产品的可靠性。
科研领域：研究新型绝缘材料（如聚合物纳米复合材料、生物基绝缘材料）的击穿机理和性能优化。
航空航天领域：验证环境下绝缘系统的可靠性。
具体测试对象涵盖固体绝缘材料，如塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等。
