一、概述

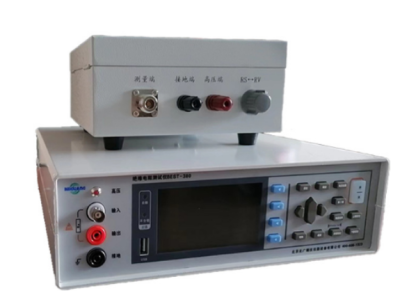

GB/T1410-2006玻璃钢表面体积电阻测试仪采用高性能微处理器控制的绝缘电阻测试仪。输出电压1-1000v连续可调，可以测试5*102Ω～1*1016Ω的直显电阻/电阻率（超出显示电流换算可到20次方），显示99999数,测试速度可达5次/秒。
GB/T1410-2006玻璃钢表面体积电阻测试仪拥有专业分选功能，具有10组设置存储数据，多样分选讯响设置，配备Handler接口，应用于自动分选系统完成全自动流水线测试。内置RS232接口及LAN接口，用于远程控制和数据采集与分析。计算机远程控制指令兼容SCPI（Standard Command for Programmable Instrument仪器标准命令集），高效完成远程控制和数据采集功能。
高绝缘电阻测量仪用于测量绝缘材料、电工产品、各种元器件的绝缘电阻；与恒温水浴配套后，还能测量不同温度下的塑料电线电缆（无屏蔽层）的绝缘电阻，该仪器具有测量精度高、性能稳定、操作简单、输入端高压短路等优点，仪器的量程 16次方超出16次方显示电流通过换算可到20次方电阻值（测试电压为1-1000V）。
二、主要参数
• 显示采用4.3寸高分辨率TFT屏显示，操作简单
• 回读电压精度0.5%±1V
• 绝缘电阻精度 1%快速测试
• 最小测试周期仅需200ms恒压测试
• 采用恒压测试法快速测量绝缘电阻丰富的接口配置
• HANDLER口
• RS-232接口
• 以太网接口
• U盘接口
• 可连接上位机软件操作
供电
• 110v~240 V双模式供电
• 电源频率47Hz~63Hz
• 功耗 50W
三、技术指标
一般功能：
测量参数 绝缘电阻 R，泄漏电流 I，表面电阻 Rs，体积电阻 Rv
测试电压 1-1000v 1000个档位可以调
测试范围 电阻102Ω~10 16Ω基本覆盖半导电材料和超绝缘材料的电阻测量（超出显示电流换算可到20次方）， 电阻率可达到1022Ω.cm
测量方式：手动/自动两种
界面语言选择：英文/中文 两种
显示位数：4/5位 两种选择
测量模式：三种
测试速度可选择 快速 5 次/秒，慢速 1 次/秒，两种可选
回读电压精度 0.5%±1V
测试特点：带设置记忆功能 开机一键测试出结果 不用反复设置
可设定测量延时和放电延时
十种自定义测量模式可以用户自己编辑开机直接调取 满足不同材料的测试需求
量程超限显示 量程上超 和量程下超
输入端子 香蕉插头，BNC 插头
精度保证期 1年 根据计量证书有效期 可在全国任意检测所检测 精度保证
操作温度和湿度 0℃到40℃80%RH以下(无凝结)
存储温度和湿度 -10℃到60℃ 80%RH以下(无凝结)
操作环境 室内, 海拔2000m
电源 电压：110V/ 220V AC 频率：47Hz/63Hz 两种供电模式
功耗 50 W
尺寸 约 331 mm x 329 mm x 80 mm
重量 约 4.1kg
GB/T1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法
前言
本标准等同采用IEC 60093:1980《固体绝缘材料体积电阻率和表面电阻率试验方法》(英文版)。为便于使用,本标准做了下列编辑性修改:
a)删除国际标准的目次和前言:
b)用小数点‘.’代替作为小数点的逗号‘，’;
c)用“ρ,”代替“p”,“p,”代替“8”;
d)图按GB/T1.1-2000标注。
本标准与GB/T 1410-1989相比主要变化如下:
a)增加了“规范性引用文件”一章(本标准的第2章);
b)增加了试验电压范围(本标准的第5章);
c)试验结果以“中值”代替“几何平均值”。
本标准代替GB/T1410-1989《固体绝缘材料体积电阻率和表面电阻率试验方法》。
固体绝缘材料体积电阻率和表面电阻率试验方法
范围
本标准规定了团体维缘材料体和电阻率和表而电国求的试验方法，这些试股方法向括对固体换修材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法。
体积电阻和表面电阻的试验都受到下列因素影响:施加电压的大小和时间;电极的性质和尺寸;在试样处理和测试过程中周围大气条件和试样的温度、湿度。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
GB/T 10064--2006测定固体绝缘材料地球电阻的试验方法(TEC 60167:1964,IDT)
GB/T 10580-2003国体绝缘材料在试验前和试验时采用的标准条件(IEC60212,1971,IDT)IEC 60260:1968非让人贰恒定档对整度的试验箱
3定义
下列定义适用于本标准.
3.1
体积电组volume resistancr
在试样两相对表面上欲置的两电模问所加直离电压与流过这两个电极之间的稳态电流之雨,不包慆惜试样表面的电流,在两电线上可能形成的很化忽略不计。
性;除非另有规定,体职电阻是在电总一分钟后倒定。
3.2
体积电阻车volumne renistivity
在绝缘材料里面的直流电场强度和稳态电流密崖之商,即单位体积内的体机电租。
注:体积电阻率的SI单位是日*m。支际上也使用G。m这一单位。
3.3
集面电型sarfsee resistamre
在试样的其表面上的两电极同所加电压与在规定的电化时间里流过两电极问的电流之商,在两电极上可能形成的极化忽略不计，
注1;除非另有规定,表面电题是在电化一分钟后测定,
注2:遇常电流主要凯过试样的一个表毒层-但性偕劭晁莛鎂鞯怀积厉明靠分。
3.4
表面电阻率surface resistivity
在绝缘材料的表面层里的直流电场强度与线电流密崖之商,即单位面积内的表面电阻。面积的大小是不重要的。
注:表面电阻率的引1单位是非，实际上有时也用"欧得平方单称”来表示，
3.5
电极dcrude
电极是具有一定形状,尺寸和结构的与被洲试样相接触的导体，
表国电和体积电隔(现GB/T10064-2006).
性、地缘电阻是如在与试择和性魅的而电既之间的直选电压与通过两电缆的总电流之商。地烽电阻取决于试样的
4义
4.1 通常,绝缘材料用于将电气系统的各部件相互绝缘和对地绝缘;固体绝缘材料还起机械支撑作用。对于流些用途,一般郝希塑材料具有限可能高的地情电阻,有均匀一致的,得列认可的机械、化学和耐热性能，表面电阻随湿度变化很快,而体机电阻随温度变化却很慢,尽管其最终的变化也许较大。4.2体机电阻率能被用作选择特定用途绝缘材料的一个参数。电阻率随潴度和湿度的变化而显著变化,因此在为一些运行条件面设计时必须对其了解，体积电阻率的测量常被用于检查绝缘材料生产是否始终如一,或检鸿建影响材料质量向又小范附其恺万售橙贯判的导电杂质。4.3当一直流电压加在与试样相接触的两电极之间时,通过试样的电流会渐近地减小到一个稳定值。电流随时间的减小可能是由于电介质极化和可动离子位移到电极断致。对于体积电阻率小于10Ω*m的材料,其稳定状态通常在一分钟内达到,因此,经过这个电化时间后面定电m。对于体机电阻率较高的材料,电流减小的过程可能会持续到几分钟,几小时,几天甚至几星期。因此对于这样的材料,采用较长的电化时间,且如果合适,可用体积电阻率与时间的关系来描述材料的特性。4.4由于成多或少的体积电导总是要被包括到表面电导测试中去,因此不能稍确面只能近似地测量表面电阻成表画电导。据得的值主要区洗航医试秤表而行染的特性。而且试样的电容牵膨响行染物质的沉积,它们的导电能力又受试样的表面特性所影响。因此,表面电阻率不是一个真正意义的材料特性，而是材料表面含有污需物质时与材料特性有关的一个参数。
某些材料如层压材料在表画层和内都可能有很不同的电阻率,因此侧量请洁的表面的内在性能是有意义的。应完整地规定为获得一致的结果而进行清洁处理的程序,并要记录资洁过程中溶剂或其他因素对于表面特性可他产生的影响。
表面电阻,特别是当它较高时,常以不规则方式变化,且选常非常依赖于电化时间。因此,测壁叶透信规定一分钟的电化时间_
5电源
要求有很稳定的直流电压源，这可用蓄电池或一个整流稳压的电源来提供。对电源的稳定度要求是自电压变化导致机电真变化与鞣图电流相比可罪略个计。
加到整个试样上的试验电压通常规定为100 V,250 V,500 V,1 000 V2 500 V,5 000 V、10 000 V和15000V。常用的电压是100V.500 V和 1 000 V。
在某些情况下,试样的电阻与题加电压的很性有关。
如果电阻是与极性有关的,则宜加以注明。取两次电阻值的几何平均值(对数算术子均值的反对数)作为结果。
由于试样电阻可能与电压有依存关系,因此应在报告中注明试验电压值.
6测登方法和精确度
6.1方法
测是高电限常用的方法是直接法或比较法。
直接悲是测量加在试样上的直流电压和流过它的电流(伏安法)而求得未知电阻。
比较法是确定电桥线路中试样未知电阻与电阻器已知电阻之间的比值,或是在固定电压下比较通过这两种电阻的电流。
附录A给出了描述这些原理的例于。
伏安法需要一适当精度的伏特表,但该方法的灵敏度和精确度主要取决于电流测量装置的性能,该装置可以是一个检流计或电子放大器或静电计。
电桥法只需要一灵敏的电流检测器作为零点指示器,测量精确度主要取决于已知的桥臂电阻器,这些桥臂电阻应在宽的电阻值范围内具有高的精密度和稳定性。
电流比较法的精确度取决于已知电阻器的精确度和电流测量装置,包括与它相连的测量电阻器的稳定度和线性度。只要电压是恒定的,电流的确切数值并不重要。
对于不大于10”11的电阻,可以按照11.1用检建计采用伏特计一发培计法来测定其体积电阻率，对于较高的电阻,则推荐使用直流放大器或静电计。
在电桥法中,不可能直接测量短路试样中的电流(见11.1)。
利用电流测量装置的方法可以自动记录电流,以简化稳态测试过程(见11.1)。
现已有测量高电阻的一些专门的线路和仪器。只要它们有足够的精确度和稳定度,且在需要时能使试样短路并在电化前测量电流者,均可使用。
6.2精确度
对于低士10”口的电阻,剥量装置测危未知电阻的总精确度应至少为土10%。而对于更高的电阻,总精确度应至少为士20%。详见附录A.
6.3 保护
组成测量线路的维缘材料,最好应具有与被试材料差不多的性能。试样的测量误差可以由下到原因产生:
a)外来寄生电压引起的杂散电流,通常不知道它的大小,并具有漂移的特点;
b)具有未知而易变的电阻值的绝缘与试样电阻、标准电阻器或电流测量装置的不正常的分路，
使线路所有部分在使用状态卜有尽可能高的绝缘电阻来近似地修正这些影响因素。这种做法可能导致测试设备很笨重,而又不足以测量高于几百兆欧的绝缘电阻。较为满意的修正方法是使用保护技术来实现。
保护就是在所有关键的绝缘部位插入保护导体,保护导体截住所有可能引起误美的杂散电流。这些保护导体联接在一起,组成保护系统并与测量端形成三端网络。当线路联接恰当时,所有外来寄生电压产生的杂散电流被保护系统分流到测量电路以外,任一测量端到保护系统的绝缘电阻与一电阻低得多的线路元件并联,试样电阻于两测量端之间，采用这个技术可大大地减小误差概率。图1为使用保护电极测量体积电阻和表面电阻的基本线路。
图5和图7给出了电流测量法中保护系统的使用方法,图中指出保护系统接到电源和电流测量装置的连接点，图6表示惠斯登电桥法,其保护系统接到两个较低电阻值的桥臂的连接点上。在所有情况下,保护系统必须完善,包括对测试人员在测量时操作的任何控制仪器的保护。
在保护局和被保护端之间所存在的电解电动势、接触电动势或热电动势较小时,均能被补偿掉,使这样的电动势在测量中不会引入显著的误差。
在电流测量法中,由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差,因此，这个电阻宜至少为电流测量装置电阻的10倍,最好为100情。在有些电桥法中，保护端和测量端具有大致相同的电位,不过电桥中的一个标准电阻器与不保护端和保护系统之间的电阻是并联的。这个电阻应至少为标准电阻的10倍,最好为100倍。
为确保设备的操作令人满意,应先断开电源和试样的连线进行一次测量。此时,设备应在它的灵敏度许可范围内指示出无穷大的电阻。如果有一些已知电阻值的标准电阻,则可用来检查设备运行是否良好。
7试样
7.1体积电阻率
为测定体积电阻率,试样的形状不限,只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样,测量体积电阻时可去掉保护,只要已证明去掉保护对结果的影响可忽略不计。
在被保护电极与保护电极之间的试样表面上的同隙要有均匀的宽度,并且在表面泄漏不致于引起测量误差的条件下间隙应尽可能的窄。1mm的问隙通常为切实可行的最小间隙。
图2及图3给出了三电极装置的例子。在测量体积电阻时,电极1是被保护电极,电极2为保护电极,电极3为不保护电极。被保护电极的直径d(图2)或长度厶(图3)应至少为试样厚度h的10倍,通常至少为25mm。不保护电极的直径山(或长度4)和保护电极的外直径d₃(或保护电极两外边缘之间的长度。)应该等于保护电极的内径d:(或保护电极两内边缘之间的长度h)加上至少2倍的试样厚度。
为测定表面电阻率,试样的形状不限,只要允许使用第三电极来抵消体积效应引起的误差即可。推荐使用图2及图3所示的三电极装置，用电极1作为被保护电极,电极3作为保护电极,电极2作为不保护电极，可直接测量电极1和2之间表面间隙的电阻。这样测得的电阻包括了电极1和2之间的表面电阻和这两个电极同的体积电阻。然而,对于很宽范围的环境条件和材料性能,当电极尺寸合适时，体积电阻的影响可忽略不计。为此,对于图2和图3所示的装置,电极的间隙宽度g至少应为试样厚度的2倍,一股说来,1mm为切实可行的最小间晾。被保护电极尺寸4(成长度4)应至少为试样厚度上的10倍,通常至少为25mm,
7.2表面电阻率
也可以使用条形电极或具有合适尺寸的其他装置。
可进行比较,推荐使用与图2断示的电极装置的尺寸相一致的试样,其中d,=50 mm,d:-60 mm.d,=
注，由于通过试样内层的电流的影响,表面电阻丰的计算值与试样和电极的尺寸有很大的关系,因此,为了测定时
80mm。
8电极材料
B.1概述
绝缘材料用的电极材料应是一类容易加到试样上、能与试样表面紧密接触、且不致于因电极电阻或对试样的污染而引入很大误差的导电材料。在试验条件下,电极材料应能耐腐蚀。下面是可使用的一些典型的电极材料。电极应与给定形状和尺寸的合适的背衬电极一同使用。
简便的做法是用两种不同的电极材料或两种不同的使用方法来了解电极材料是否会引人很大误差。
8.2导本银漆
某些高导电率的商品银漆,无论是气干的或低温烘干的,是足够疏松的、能透过湿气,因此可在加上电极后对试样进行条件处理。这种特点特别适合研究电阻一一湿气效应以及电阻随温度的变化。然而,在导电漆被用作一种电极材料以前,应证实漆中的溶剂不影响试样的电性能。用精巧的毛刷可做到使保护电极的边缘相当光滑。但对于圆电极,可先用圆规画山电极的轮廊,然后用刷子来涂满内部的方法来获得精细的边缘。如电极漆是用喷枪喷上去的,则可采用固定模框。
可使用能满意地粘合在试样上的喷镀金属。薄的喷镀电极的优点是一旦喷在试样上便可立即使用。这种电极或许是足够疏松的,可允许对试样进行条件处理,但这一特点应被证实。固定的模框可用
8.3喷镀金属
来制取被保护电极与保护电极之间的间隙。
8.4 蒸发或阴极真空喷镀金属
当能证明材料不受离于袈击或真全处理的影响时,蒸发成阴极真空喷皱金属能在与8.3给出的相同条件下使用。
8.5液体电极
使用液体电极往往能得到满意的结果。构成上电极的液体应被框住,例如用不锈钢环来框住,每个环的下边缘在不接触液体的一面被斜削成锐边。图4给出了使用液体电极的装置。不推荐长期使用或在高温下使用水银,因为它有毒，
8.6胶体石墨
分散在水中或其他合适媒质中的胶体石墨可在与8.2给出的相同条件下使用。
8.7导电橡皮
导电橡皮可用作电极材料。它的优点是能方便快捷地放上和移开。由于只是在测定时才将电极放到试样上,因此它不妨碍试样的条件处理。导电橡皮应足够柔软,以确保其在加上适当的压力例如2 kPa(0.2 N/cm)时能与试样紧密接触。
8.8金属箔
金属箔可粘贴在试样表面作为测量体积电阻用的电极,但它不适用于测量表面电阻。铅、锑铅合佥,铝和偶箔都是被普遍使用的。通常用少量的凡士林、硅脂、硅油或其他合适的材料作为粘贴剂将它们粘贴到试样上去。含有下列组分的一种药用胶适合用作导电粘贴剂，
分子量为600的无水聚乙二醇
