一、简介

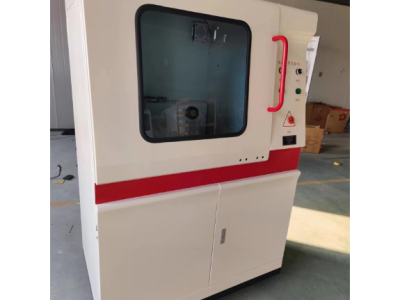

采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。仪器对实验过程中的各种数据快速、准确地进行采集、处理、存取、显示、打印。
二、参数
输出电压 50Kv
变压器容量 3KVa
升压器容量 2kva
工作电压 220v±10 的单相交流电压和 50Hz±1的频率
控制方式 西门子PLC
试验方式： 交流/直流试验：
1、匀速升压
2、梯度升压
3、耐压试验
试验介质 空气/绝缘油 标配方便拆装的油浴装置
升压装置 采用先进的无触点原件匀速升压淘汰前款机械调压
升压速度 0.1kv-5.0kv/s 自用设定
耐压时间 软件设定＞10H
试验精度 ≤1%
漏电流选择 0-150mA
控制方式 232/485/网口
控制方式 无线/有线 可选
击穿判断方式 电压/电流
放电方式 自动放电
变压器变比 1:500
采集方式 变压器0-100v输出
升压速度 0.1-5.0kv/S
耐压环境 固体；液体。定做高温境高温油
击穿判断方式 高电压判断、漏电流判断
放电方式 实验结束自动放电
GB/T1408.1-2006绝缘材料电气强度试验方法第1部分:工频下试验
1范围
GB/T1408的本部分规定了测量固体绝缘材料工频(即48Hz一62Hz)短时电气强度的试验方法。本部分规定了用液体和气体作为固体绝缘材料试验时的浸渍剂或周围媒质,但不适用于液体和气体的试验。
注:本部分包括测定周体绝缘材料表面击穿电压的方法。
2规范性引用文件
下列文件中的条款通过GB/T 1408的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 1981.2-2003电气绝缘用漆第2部分:试验方法(IEC 60464-2:2001,1DT)
GB/T 7113.2-2005绝缘软管试验方法(IEC60684-2:1997,MOD)
GB/T10580-2003固体绝缘材料在试验前和试验时采用的标准条件(IEC 60212:1971,IDT)
ISO 293:1986塑料热塑性材料压模塑试样
ISO 294-1,1996塑料热型性材料试样的注模塑法第1部分:一般原则、多用途模塑件及条形
试样
ISO 294-3:1996塑料热塑性材料试样的注模塑法第3部分:小板
ISO 295:1991塑料热固性材料压模塑试样
-ISO 10724:1994塑料热固性模塑料注塑成型多用途试样
IEC 60296:2003变压器和开关用的未使用过的矿物绝缘油规范
IEC 60455-2:1998电气绝缘用树脂基反应复合物第2部分:试验方法
IEC 60674-2:1988电气用塑料薄膜第2部分:试验方法
3定义
下列定义适用于本部分。
3.1
电气击穿electric breakdown
试样承受电应力作用时,其绝缘性能严重损失,由此引起的试验回路电流促使相应的回路断路器动作。
试样遭到破坏。
注:击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起,并使得较小电极(戒等径两电极)边缘的试样遭到破坏。
3.2
闪络flashover
试样和电极周围的气体或液体媒质承受电应力作用时,其绝缘性能损失,由此引起的试验回路电流促使相应的回路断路器动作。
注:碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。
3.3
击穿电压breakdown voltage
3.3.1(在连续升压试验中)在规定的试验条件下,试样发生击穿时的电压。3.3.2 (在逐级升压试验中)试样承受住的最高电压,即在该电压水平下,整个时间内试样不发生击穿。3.4
电气强度electric strength
在规定的试验条件下,击穿电压与施加电压的两电极之间距离的商。
注:除非另有规定,应按本部分5.4规定测定两试验电极之间的距离。
4 试验的意义
4.1按本部分得到的电气强度试验结果,能用来检测由于工艺变更、老化条件或其他制造或环境情况而引起的性能相对于正常值的变化或偏离,而很少能用于直接确定在实际应用中的绝缘材料的性能状态。
4.2材料的电气强度测试值可受如下多种因素的影响:
4.2.1试样的状态
a)试样的厚度和均匀性,是否存在机械应力;
b)试样预处理,特别是干燥和浸溃过程:
c)是否存在孔隙、水分或其他杂质。
4.2.2试验条件
a)施加电压的频率,波形和升压速度或加压时间:
b)环境温度,气压和湿度:
c)电极形状飞极尺寸及其导热系数;
d)周围煤质的电、热特性。
4.3在研究还没有实际经验的新材料时,应考虑到所有这些有影响的因素。本部分规定了一些特定的条件,以便迅速地判别材料,并可用以进行质量控制和类似的目的。
用不同方法得到的结果是不能直接相比的,但每一结果可提供关于材料电气强度的资料。应该指出的是,大多数材料的电气强度随着电极间试样厚度的增加而减小,也随电压施加时间的增加而减小。4.4 由于击穿前的表面放电的强度和延续时间对大多数材料测得的电气强度有显著影响,为了设计直到试验电压无局部放电的电气设备，必须知道材料击穿前无放电的电气强度,但本部分的方法通常不适
用于提供这方面的资料。
4.5 具有高电气强度的材料未必能耐长时期的劣化过程,例如热老化腐蚀或由于局部放电而引起化学腐蚀或潮湿条件下的电化学腐蚀,而这些过程都会导致在运行中于较低的电场强度下发生破坏。
5电极和试样
注1:当对薄试样进行试验时,电极的维护格外重要，为了在击穿时尽量减小电极损伤,优先采用不锈钢电极。接到电极上的导线既不应使得电极倾斜或其他移动或使得试样上压力变化,也不应使得试样周围
金属电极应始终保持光滑、清洁和无缺陷。
的电场分布受到显著影响。
注2;试验非常薄的薄膜(例如:<5pm厚)时,这些材料的产品标准应规定所用的电极,操作的具体程序和试样的
制备方法。
5.1 垂直于非叠层材料表面和垂直于叠层材料层向的试验
5.1.1板材和片状材料(包括纸板、纸、织物和薄膜)
5.1.1.1不等直径电极

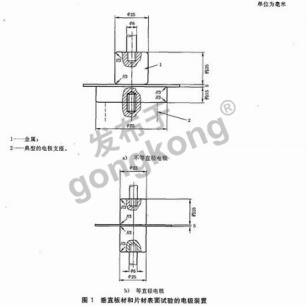

电极由两个金属圆桂体组成,其边缘倒圆成半径为(3.0±0.2)mm的圆弧。其中一个电极的直径
为(25±1) mm,高约25mm,另一个电极直径为(75±1.mm,高约15mm。两个电极同轴放置,误差在2mm内,如图1a)所示。
5.1.1.2等直径电极
如果使用一电极架使上下电极准确对中放置,误差在1.0mm内,则下电极直径可减小到(25士1)mm,两电极直径差不大于0.2mm。其所测结果与5.1.1.1不等直径电极测得的结果不一定相同。
5.1.1.3厚样品的试验
当有规定时,厚度超过3mm的板材和片材应单面机加工至(3.0±0.2》mm。然后,试验时将高压电极置于未加工的面上。
注;为了避免闪络或因受现有设备限制,必要时可以根据需要,通过机加工把试样制备成更小的厚度。5.1.2 带、薄膜和窄条
两个电极为两根金属棒,其直径为(6.0±0.1)mm。垂直安装在电极架内,使一个电极在另一个电极上面,试样夹在棒的两个端面之间。
上下电极要同心轴,误差在0.1mm内。两电极端面应与其轴向相垂直,端面的边缘倒成半径为(1.0±0.2)mm的圆弧。上电极压力为(50±2)g且应能在电极架内的沿垂直方向自由移动。

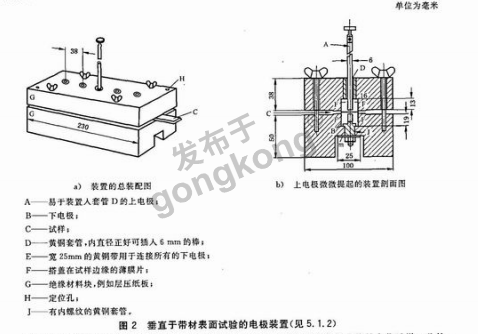

图2示出了一种合适的装置。如果需要使试样在拉伸状态下进行试验,则应将试样夹在架子中,使试样放在如图2所示的规定的位置上。为达到所需的拉伸,方便的办法是将试样的一端缠在可旋转的圆棒上。
为了防止窄条边缘发生闪络,可用薄膜或其他薄的绝缘材料条搭盖在窄条边缘并夹住试样。此外，电极周围可以采用防弧密封圈,此时电极和密封圈之间留有(1~2)mm的环状间隙。下电极与试样之间的间隙(在上电极与试样接触之前)应小于0.1mm。
注:对薄膜的试验,见IEC 60674-2:1998.
5.1.3软管和软套管
按GB/T 7113.2-2005进行试验。
5.1.4 硬管(内径100mm及以下的)
外电极是(25±1)mm宽的金属信带。内电极是与内壁紧配合的导体,例如圆棒、管、金属箱或充填直径(0.75~2.0)mm的金属球,使与管材的内表面良好接触。不管怎样,内电极的每端应至少伸出外电极25mm。
注;当没有有害影响时,可用硅油,硅脂或凡士林将箔贴到试样的内外表面。5.1.5 硬管(内径大于100mm)

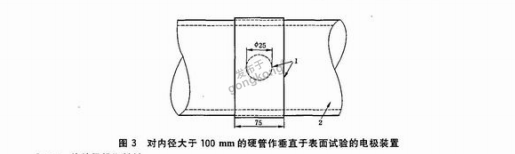

外电极是(75±1mm宽的全属箔带,内电极是直径(25±1)mm的圆形金属箔,金属箔应相当柔软以适应圆筒的曲率,该装置如图3所示。
5.1.6浇注及模塑材料
5.1.6.1浇注材料
按IEC 60455-2;1998制样和试验。
5.1.6.2模塑材料

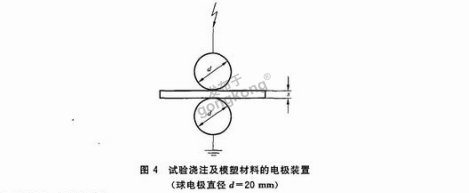

应用一对球电极,每个球的直径为(20.0±0.1)mm,在排列电极时,使它们共有的轴线与试样平面垂直(见图4)。
5.1.6.2.1热固性材料
应用(1.0±0.1)mm厚的试样,这些试样可以按ISO 295;1991压塑成型或按ISO10724:1994 注塑成型，其表面尺寸应足以防止闪络(见5.3.2)。
注:如果不能应用(1.0±0.1)mm厚的试样,则可用(2.0±0.2)mm厚的试样。5.1.6.2.2热塑性材料
应用按ISO 294-1:1996和1SO 294-3:1996中D型注型成型试样,尺寸为60 mmX60 mmX1mm.如果该尺寸不足以防止闪络(见5.3.2)或按相关材料标准规定要求用压型成型试样,此时用按ISO 293;1986压塑成型的平板试样,其直径至少为100mm,厚(1.0±0.1)mm。
注塑或压塑的条件见相关材料标准。如果没有可适用的材料标准,则这些条件必须经供需双方协商。
5.1.7 硬质成型件

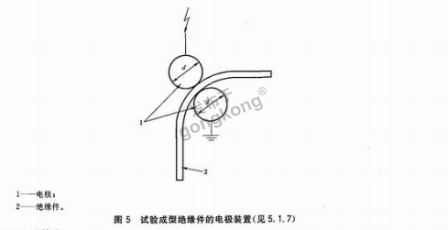

对不能将其置于平面电极同的成型绝缘件,应采用对置的等直径球电极。通常用作这类试验的电极直径为12.5 mm或20mm(见图5)。
5.1.8清漆
按GB/T 1981.2-2003进行试验。
5.1.9 充填胶
<p style="text-align:
应用领域：
适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。
